EMPLACEMENT DES PIECES CONSTITUTIVES

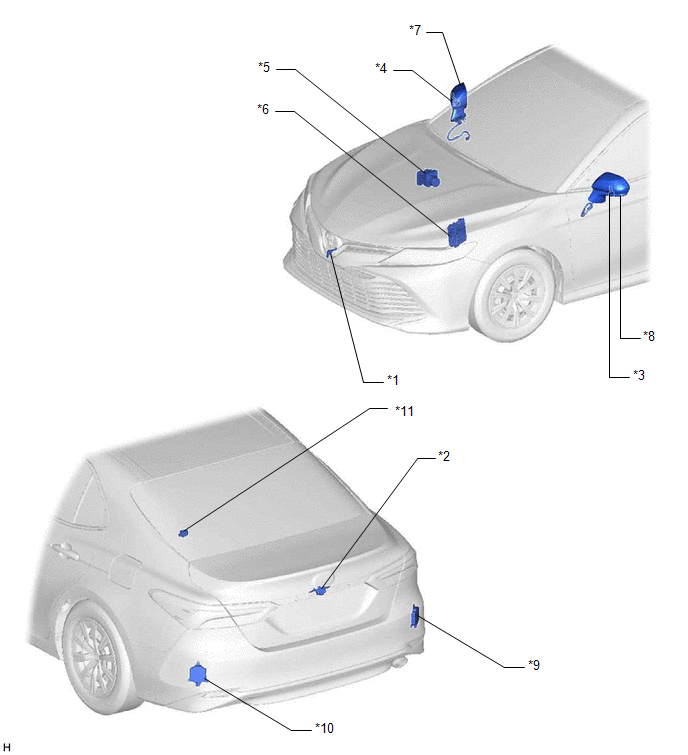

SCHEMA
|
*1 | ENSEMBLE DE CAMERA DE TELEVISION AVANT |
*2 | ENSEMBLE DE CAMERA DE TELEVISION ARRIERE |
|
*3 | ENSEMBLE DE CAMERA DE TELEVISION LATERAL GAUCHE |
*4 | ENSEMBLE DE CAMERA DE TELEVISION LATERAL DROIT |
|
*5 | ENSEMBLE D'ACTIONNEUR DE FREIN - ECU DE CONTROLE DE DERAPAGE |
*6 | ECM |
|
*7 | ENSEMBLE DE RETROVISEUR EXTERIEUR AVEC CACHE DROIT |
*8 | ENSEMBLE DE RETROVISEUR EXTERIEUR AVEC CACHE GAUCHE |
|
*9 | CAPTEUR DE CONTROLE D'ANGLE MORT DROIT |
*10 | CAPTEUR DE MONITEUR D'ANGLE MORT GAUCHE |
|
*11 | SIGNAL SONORE RCTA (SIGNAL SONORE DE CONTROLE D'ANGLE MORT) |
- | - |

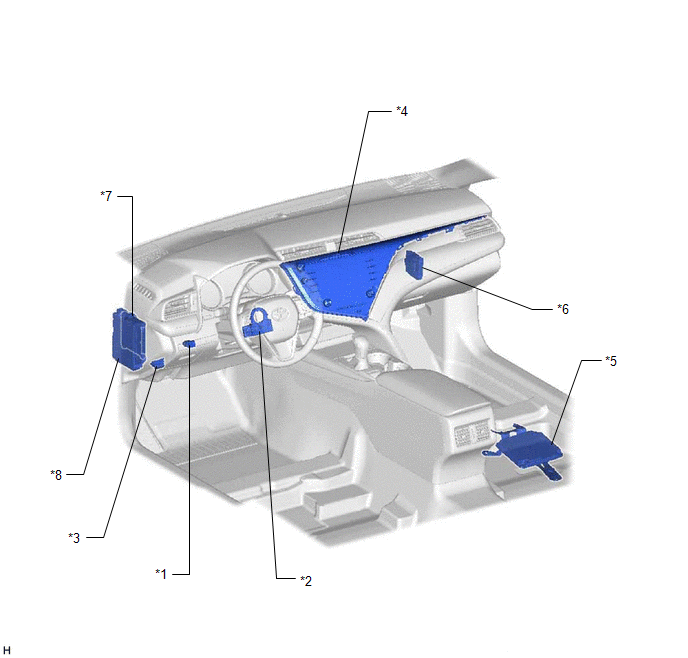

SCHEMA
|
*1 | CONTACTEUR DE L'ECRAN DE VUE PANORAMIQUE |
*2 | CAPTEUR D'ANGLE DE BRAQUAGE |
|
*3 | DLC3 |
*4 | ENSEMBLE D'AUTORADIO ET DE SYSTEME D'AFFICHAGE |
|
*5 | DISPOSITIF DE COMMANDE DE CAMERA DE TELEVISION |
*6 | ENSEMBLE D'ECU D'AVERTISSEMENT DE DISTANCE |
|
*7 | ECU DE CARROSSERIE PRINCIPALE (ECU DE CARROSSERIE DU RESEAU MULTIPLEX) |
*8 | ENSEMBLE DE BLOC DE JONCTION DE TABLEAU DE BORD - FUSIBLE ECU-IG1 N° 3 - FUSIBLE ECU-DCC N° 1 - FUSIBLE ECU-ACC - FUSIBLE ECU-B N° 2 - FUSIBLE ECU-IG1 N° 2 - Relais ACC - Relais IG1 n° 1 - Relais BKUP LP |
