REMONTAGE
PROCEDURE

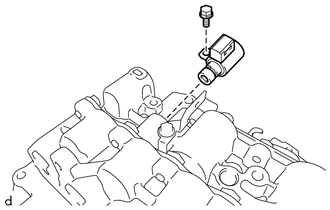

1. REPOSER L'ELECTROVANNE (SL)
| (a) Enduire l'électrovanne (SL) de liquide ATF WS d'origine Toyota. |
|
(b) Reposer l'électrovanne (SL) sur l'ensemble de bloc hydraulique de boîte de vitesses avec le boulon.
Torque:
7,0 N·m {71 kgf·cm, 62 in·lbf}

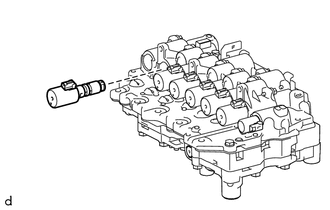

2. REPOSER L'ELECTROVANNE (SLT)

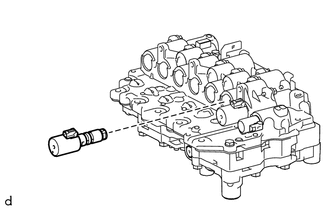

| (a) Enduire l'électrovanne (SLT) de liquide ATF WS d'origine Toyota et la poser sur l'ensemble de bloc hydraulique de boîte de vitesses. |
|
3. REPOSER L'ELECTROVANNE (SL2)

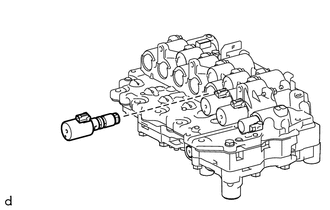

| (a) Enduire l'électrovanne (SL2) de liquide ATF WS d'origine Toyota et la poser sur l'ensemble de bloc hydraulique de boîte de vitesses. |
|
4. REPOSER L'ELECTROVANNE (SL1)

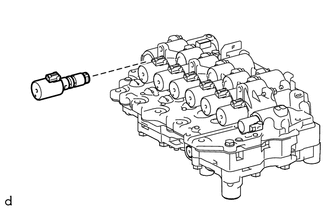

| (a) Enduire l'électrovanne (SL1) de liquide ATF WS d'origine Toyota et la poser sur l'ensemble de bloc hydraulique de boîte de vitesses. |
|
5. REPOSER L'ELECTROVANNE (SL3)

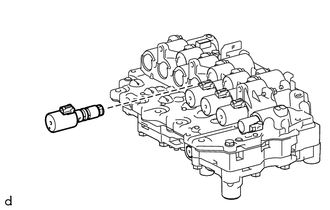

| (a) Enduire l'électrovanne (SL3) de liquide ATF WS d'origine Toyota et la poser sur l'ensemble de bloc hydraulique de boîte de vitesses. |
|
6. REPOSER L'ELECTROVANNE (SL4)

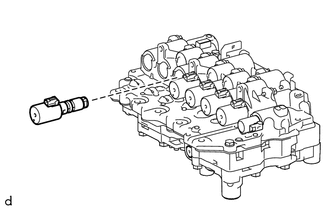

| (a) Enduire l'électrovanne (SL4) de liquide ATF WS d'origine Toyota et la poser sur l'ensemble de bloc hydraulique de boîte de vitesses. |
|
7. REPOSER L'ELECTROVANNE (SL6)

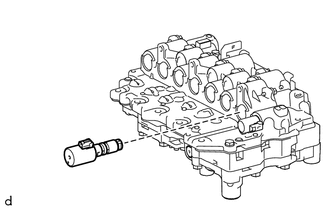

| (a) Enduire l'électrovanne (SL6) de liquide ATF WS d'origine Toyota et la poser sur l'ensemble de bloc hydraulique de boîte de vitesses. |
|
8. REPOSER L'ELECTROVANNE (SL5)
| (a) Enduire l'électrovanne (SL5) de liquide ATF WS d'origine Toyota et la poser sur l'ensemble de bloc hydraulique de boîte de vitesses |
|
9. REPOSER L'ELECTROVANNE (SLU)
| (a) Enduire l'électrovanne (SLU) de liquide ATF WS d'origine Toyota et la poser sur l'ensemble de bloc hydraulique de boîte de vitesses. |
|
10. REPOSER LA PLAQUE DE VERROUILLAGE D'ELECTROVANNE

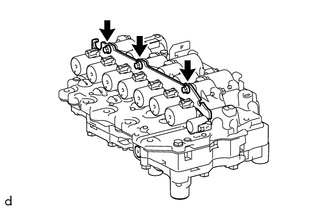

| (a) Reposer la plaque de verrouillage d'électrovanne sur l'ensemble de bloc hydraulique de boîte de vitesses à l'aide des 3 boulons. Torque: 7,0 N·m {71 kgf·cm, 62 in·lbf} |
|

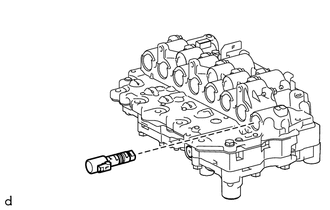

11. REPOSER LA SOUPAPE MANUELLE

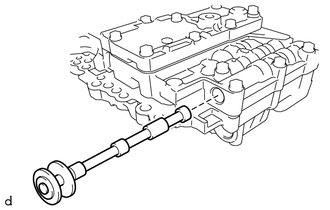

| (a) Enduire la soupape manuelle de liquide ATF WS d'origine Toyota et la poser sur l'ensemble de bloc hydraulique de boîte de vitesses. |
|
Demontage
ReposeRemontage
REMONTAGE PROCEDURE 1. REPOSER LE SEGMENT DE REGULATEUR DE POMPE A HUILE
(a) Reposer le segment de régulateur de pompe à huile sur le corps de pompe à huile.
*1 Palette de régulateur de pompe à huile
*2 Segment de régulateur de pompe à huile ...
Butee De Languette
Pieces ConstitutivesPIECES
CONSTITUTIVES SCHEMA
*1 BUTEE DE LANGUETTE
- -
● Pièce non
réutilisable -
- Remplacement
REMPLACEMENT PROCEDURE 1. DEPOSER LA
BUTEE DE LANGUETTE (a)
Faire coulisser la languette au dessus de la position de repose de la buté ...
