Toyota Camry Manuel de réparation XV50 (2011–2019): Verification
VERIFICATION
PROCEDURE
1. VERIFIER LE CONTACTEUR DE SIEGE A REGLAGE ELECTRIQUE AVANT GAUCHE
(a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard: Contacteur de coulissement
Branchement du tester |
Condition | Condition spécifiée |
4 - 6 |
Contacteur de coulissement enfoncé (vers l'avant) |
En dessous de 1 Ω |
1 - 12 |
4 - 12 |
OFF |
1 - 12 |
1 - 6 |
Contacteur de coulissement enfoncé (vers l'arrière) |
4 - 12 | Contacteur de réglage vertical avant
Branchement du tester |
Condition | Condition spécifiée |
7 - 6 |
Contacteur de réglage de l'avant de l'assise enfoncé (Vers le haut) |
En dessous de 1 Ω |
11 - 12 |
7 - 12 |
OFF |
11 - 12 |
11 - 6 |
Contacteur de réglage de l'avant de l'assise enfoncé (Vers le bas) |
7 - 12 | Contacteur de dispositif de levage
Branchement du tester |
Condition | Condition spécifiée |
8 - 6 |
Contacteur de dispositif de levage enfoncé (Vers le haut) |
En dessous de 1 Ω |
10 - 12 |
10 - 12 |
OFF |
8 - 12 |
10 - 6 |
Contacteur de dispositif de levage enfoncé (Vers le bas) |
8 - 12 | Contacteur d'inclinaison
Branchement du tester |
Condition | Condition spécifiée |
5 - 6 |
Contacteur de réglage d'inclinaison enfoncé (vers l'avant) |
En dessous de 1 Ω |
11 - 6 |
7 - 6 |
3 - 12 |
5 - 12 |
OFF |
3 - 12 |
3 - 6 |
Contacteur de réglage d'inclinaison enfoncé (vers l'arrière) |
5 - 12 |
10 - 6 |
8 - 6 | Contacteur de soutien lombaire
Branchement du tester |
Condition | Condition spécifiée |
9 - 6 |
Contacteur de soutien lombaire enfoncé (maintenu) |
En dessous de 1 Ω |
2 - 12 |
2 - 12 |
OFF |
9 - 12 |
2 - 6 |
Contacteur de soutien lombaire enfoncé (Libération) |
9 - 12 | Si le résultat n'est pas conforme aux spécifications, remplacer le contacteur de siège à réglage électrique avant gauche. |
|

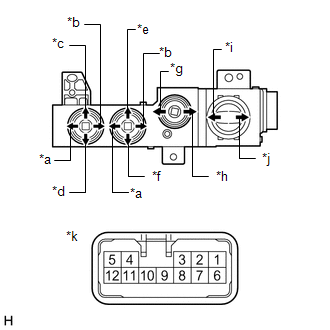

*a | Contacteur de coulissement (vers l'avant) |
*b | Contacteur de coulissement (vers l'arrière) |
*c | Contacteur de réglage de l'avant de l'assise (haut) |
*d | Contacteur de réglage de l'avant de l'assise (bas) |
*e | Contacteur de réglage en hauteur (haut) |
*f | Contacteur de réglage en hauteur (bas) |
*g | Contacteur d'inclinaison (vers l'avant) |
*h | Contacteur d'inclinaison (vers l'arrière) |
*i | Contacteur de soutien lombaire (maintenu) |
*j | Contacteur de soutien lombaire (relâché) |
*k | Pièce constitutive sans faisceau de câbles branché
(contacteur de siège à réglage électrique avant gauche) | | |
2. VERIFIER LE CONTACTEUR DE SIEGE AVANT DROIT A REGLAGE ELECTRIQUE
(a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard: Contacteur de coulissement
Branchement du tester |
Condition | Condition spécifiée |
2 - 12 |
Contacteur de coulissement enfoncé (vers l'avant) |
En dessous de 1 Ω |
5 - 6 |
2 - 6 |
OFF |
5 - 6 |
2 - 6 |
Contacteur de coulissement enfoncé (vers l'arrière) |
5 - 12 | Contacteur de réglage vertical avant
Branchement du tester |
Condition | Condition spécifiée |
7 - 6 |
Contacteur de réglage de l'avant de l'assise enfoncé (Vers le haut) |
En dessous de 1 Ω |
11 - 12 |
11 - 6 |
OFF |
7 - 6 |
11 - 6 |
Contacteur de réglage de l'avant de l'assise enfoncé (Vers le bas) |
7 - 12 | Contacteur de dispositif de levage
Branchement du tester |
Condition | Condition spécifiée |
8 - 6 |
Contacteur de dispositif de levage enfoncé (Vers le haut) |
En dessous de 1 Ω |
10 - 12 |
10 - 6 |
OFF |
8 - 6 |
10 - 6 |
Contacteur de dispositif de levage enfoncé (Vers le bas) |
8 - 12 | Contacteur d'inclinaison
Branchement du tester |
Condition | Condition spécifiée |
11 - 12 |
Contacteur de réglage d'inclinaison enfoncé (vers l'avant) |
En dessous de 1 Ω |
7 - 12 |
1 - 12 |
3 - 6 |
1 - 6 |
OFF |
3 - 6 |
1 - 6 |
Contacteur de réglage d'inclinaison enfoncé (vers l'arrière) |
10 - 12 |
8 - 12 |
3 - 12 | Si le résultat n'est pas conforme aux spécifications, remplacer le contacteur de siège avant droit à réglage électrique. |
|

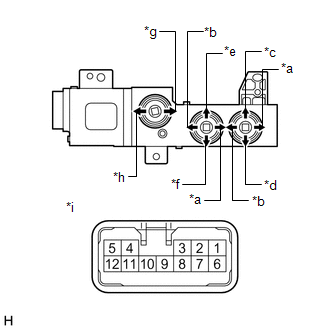

*a | Contacteur de coulissement (vers l'avant) |
*b | Contacteur de coulissement (vers l'arrière) |
*c | Contacteur de réglage de l'avant de l'assise (haut) |
*d | Contacteur de réglage de l'avant de l'assise (bas) |
*e | Contacteur de réglage en hauteur (haut) |
*f | Contacteur de réglage en hauteur (bas) |
*g | Contacteur d'inclinaison (vers l'avant) |
*h | Contacteur d'inclinaison (vers l'arrière) |
*i | Pièce constitutive sans faisceau de câbles branché
(contacteur de siège avant droit à réglage électrique) | | |
