VERIFICATION

PROCEDURE

1. VERIFIER L'ENSEMBLE DE SERRURE DE PORTE AVANT GAUCHE AVEC MOTEUR

(a) Vérifier le fonctionnement du moteur de serrure de porte.

(1) Appliquer la tension de la batterie et vérifier le fonctionnement du moteur de serrure de porte.

OK:

Branchement de la batterie

Résultat

Batterie positive (+) → Borne 4

Batterie négative (-) → Borne 1

Verrouillage

Batterie positive (+) → Borne 1

Batterie négative (-) → Borne 4

Déverrouillage

Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de serrure de porte avant gauche avec moteur.

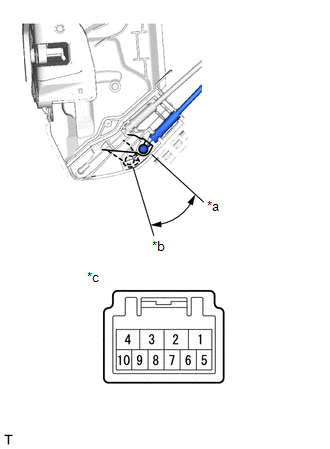

Déverrouiller

Verrouiller

Pièce constitutive sans faisceau de câbles branché

(ensemble de serrure de porte avant gauche avec moteur)

(b) Vérifier le fonctionnement du contacteur de détection de déverrouillage de porte.

(1) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester	Condition	Condition spécifiée
7 - 8	Verrouillage	10 kΩ minimum
7 - 8	Déverrouillage	En dessous de 1 Ω

Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de serrure de porte avant gauche avec moteur.

(1) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester	Condition	Condition spécifiée
9 - 7	Maintenu en position de verrouillage	En dessous de 1 Ω
9 - 7	Maintenu en position neutre ou en position de déverrouillage	10 kΩ minimum
10 - 7	Maintenu en position de déverrouillage	En dessous de 1 Ω
10 - 7	Maintenu en position neutre ou en position de verrouillage	10 kΩ minimum

Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de serrure de porte avant gauche avec moteur.

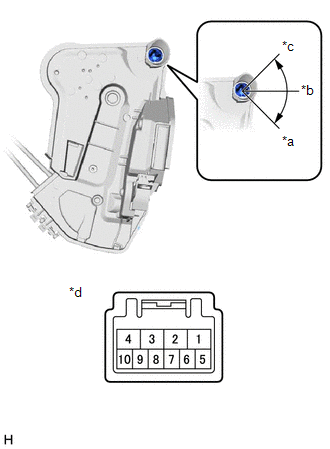

*a	Déverrouiller
*b	Point mort
*c	Verrouiller
*d	Pièce constitutive sans faisceau de câbles branché (ensemble de serrure de porte avant gauche avec moteur)

2. VERIFIER L'ENSEMBLE DE SERRURE DE PORTE AVANT DROITE AVEC MOTEUR

(a) Vérifier le fonctionnement du moteur de serrure de porte.

(1) Appliquer la tension de la batterie et vérifier le fonctionnement du moteur de serrure de porte.

OK:

Branchement de la batterie

Résultat

Batterie positive (+) → Borne 4

Batterie négative (-) → Borne 1

Verrouillage

Batterie positive (+) → Borne 1

Batterie négative (-) → Borne 4

Déverrouillage

Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de serrure de porte avant droite avec moteur.

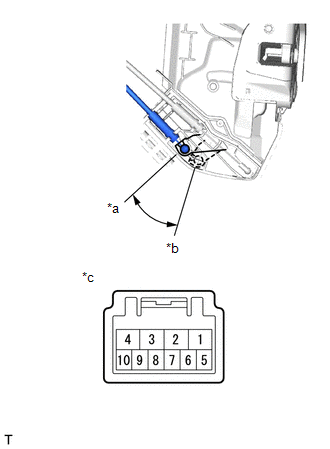

Déverrouiller

Verrouiller

Pièce constitutive sans faisceau de câbles branché

(ensemble de serrure de porte avant droite avec moteur)

(b) Vérifier le fonctionnement du contacteur de détection de déverrouillage de porte.

(1) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester	Condition	Condition spécifiée
7 - 8	Verrouillage	10 kΩ minimum
7 - 8	Déverrouillage	En dessous de 1 Ω

Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de serrure de porte avant droite avec moteur.
