Toyota Camry Manuel de réparation XV50 (2011–2019): Remontage

REMONTAGE

PROCEDURE

1. REPOSER LE SOUS-ENSEMBLE DE PANNEAU DEFLECTEUR D'AIR DE TOIT OUVRANT

(a) Déplacer le sous-ensemble de panneau déflecteur de toit dans le sens indiqué par la flèche (1) sur le schéma pour engager les 2 guides et reposer le sous-ensemble de panneau déflecteur de toit.

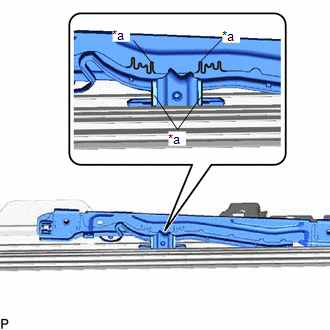

*a

Guide

*b

Ressort

Reposer dans ce sens (1)

Reposer dans ce sens (2)

(b) Pousser chaque ressort dans le sens indiqué par la flèche (2) sur le schéma pour engager les 2 ressorts.

REMARQUE:

S'assurer que les ressorts sont correctement engagés.

2. REPOSER LE SOUS-ENSEMBLE DE CABLE D'ENTRAINEMENT DE TOIT OUVRANT

(a) Rabattre le sous-ensemble de panneau déflecteur d'air de toit.

Position de maintien

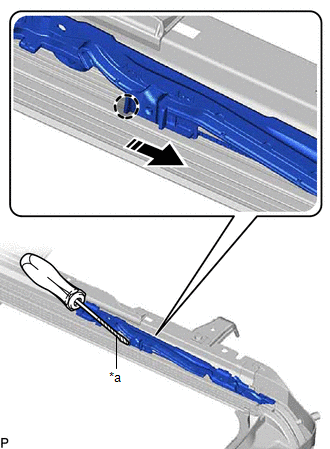

(b) A l'aide d'un tournevis, faire glisser le câble d'entraînement de toit ouvrant gauche comme indiqué sur le schéma pour le reposer.

*a

Ruban adhésif de protection

Position d'appui

Poser dans ce sens

CONSEIL:

(c) Régler la position de fermeture complète:

(1) A l'aide d'un tournevis, faire glisser le câble d'entraînement de toit ouvrant gauche dans l'une ou l'autre direction et faire coïncider les repères d'alignement comme indiqué sur le schéma.

CONSEIL:

Procéder de la même manière pour le côté droit.

*a

Repère d'alignement

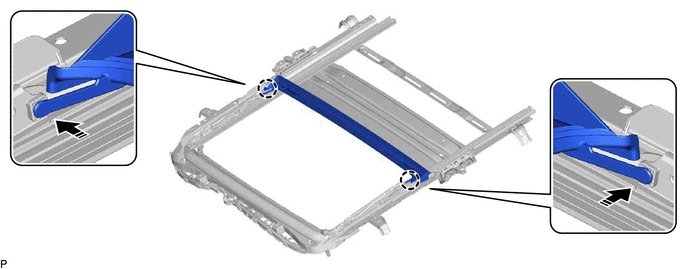

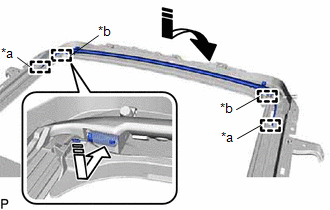

(d) Introduire la gouttière arrière de toit à l'intérieur du sous-ensemble d'encadrement de toit ouvrant comme indiqué sur le schéma.

Poser dans ce sens

(e) Engager les 2 griffes comme indiqué sur le schéma pour reposer la gouttière arrière de toit.

Poser dans ce sens

-

-

3. REPOSER LE SOUS-ENSEMBLE DE PARE-SOLEIL

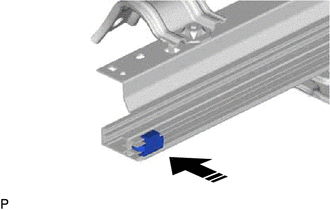

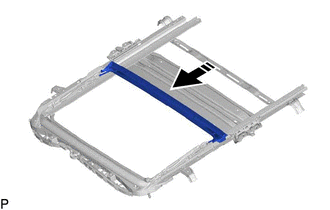

(a) Introduire le sous-ensemble de pare-soleil dans le sous-ensemble d'encadrement de toit ouvrant comme indiqué sur le schéma pour le reposer.

Poser dans ce sens

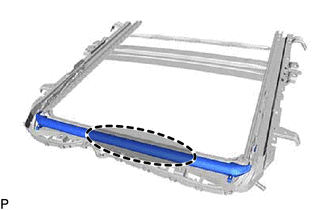

(b) Reposer la butée de pare-soleil de toit ouvrant arrière comme indiqué sur le schéma.

Poser dans ce sens

CONSEIL:

Procéder de la même manière pour le côté droit.

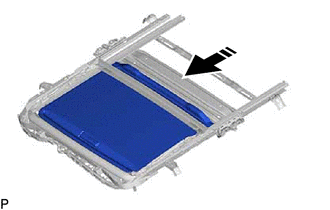

(c) Déplacer le sous-ensemble de pièce de toit ouvrant gauche dans le sens indiqué par la flèche (1) sur le schéma pour engager les 2 griffes.

Reposer dans ce sens (1)

Reposer dans ce sens (2)

CONSEIL:

Procéder de la même manière pour le côté droit.

(d) Déplacer le sous-ensemble de pièce de toit ouvrant gauche dans le sens indiqué par la flèche (2) sur le schéma pour engager le guide.

CONSEIL:

Procéder de la même manière pour le côté droit.

(e) Reposer le sous-ensemble de pièce gauche de toit ouvrant avec la vis.

CONSEIL:

Procéder de la même manière pour le côté droit.

4. REPOSER LE SOUS-ENSEMBLE DE MECANISME D'ENTRAINEMENT DE TOIT OUVRANT

(a) Appliquer de la graisse MP sur l'engrenage du sous-ensemble de mécanisme d'entraînement de toit ouvrant.

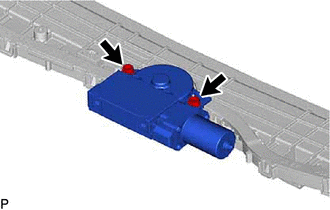

(b) Reposer le sous-ensemble de mécanisme d'entraînement de toit ouvrant à l'aide des 2 boulons.

Torque:

5,4 N·m {55 kgf·cm, 48 in·lbf}

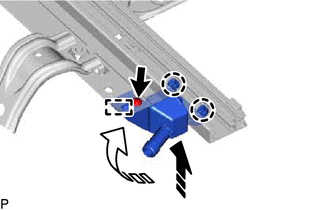

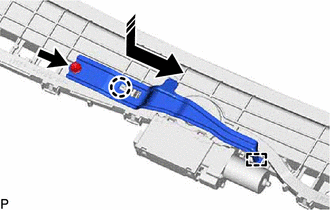

(c) Engager le guide et la griffe comme indiqué sur le schéma.

Poser dans ce sens

(d) Reposer le support d'éclairage de lecture à l'aide du boulon.

Torque:

5,4 N·m {55 kgf·cm, 48 in·lbf}
