Toyota Camry Manuel de réparation XV50 (2011–2019): Demontage

DEMONTAGE

PROCEDURE

1. DEPOSER LE SOUS-ENSEMBLE DE MECANISME D'ENTRAINEMENT DE TOIT OUVRANT

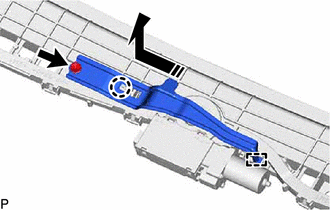

(a) Déposer le boulon.

Déposer dans ce sens

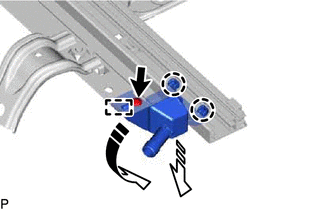

(b) Libérer la griffe et le guide comme indiqué sur le schéma pour déposer le support d'éclairage de lecture.

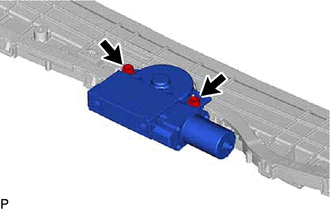

(c) Déposer les 2 boulons et le sous-ensemble de système d'entraînement de toit ouvrant.

2. DEPOSER LE SOUS-ENSEMBLE DE PARE-SOLEIL

(a) Déposer la vis.

Déposer dans ce sens (1)

Déposer dans ce sens (2)

CONSEIL:

Procéder de la même manière pour le côté droit.

(b) Déplacer le sous-ensemble de pièce de toit ouvrant gauche dans le sens indiqué par la flèche (1) sur le schéma pour libérer le guide.

CONSEIL:

Procéder de la même manière pour le côté droit.

(c) Déplacer le sous-ensemble de pièce de toit ouvrant gauche dans le sens indiqué par la flèche (2) sur le schéma pour libérer les 2 griffes et déposer le sous-ensemble de pièce de toit ouvrant gauche.

CONSEIL:

Procéder de la même manière pour le côté droit.

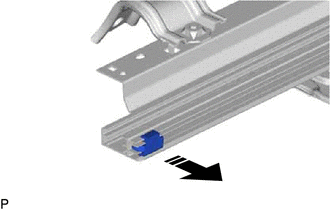

(d) Déposer la butée de pare-soleil de toit ouvrant arrière comme indiqué sur le schéma.

Déposer dans ce sens

CONSEIL:

Procéder de la même manière pour le côté droit.

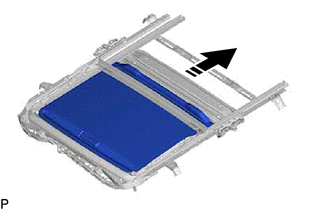

(e) Faire glisser et déposer le sous-ensemble de store, comme indiqué sur le schéma.

Déposer dans ce sens

3. DEPOSER LE SOUS-ENSEMBLE DE CABLE D'ENTRAINEMENT DE TOIT OUVRANT

REMARQUE:

Ne pas démonter le sous-ensemble de câble d'entraînement de toit ouvrant sauf en cas de remplacement.

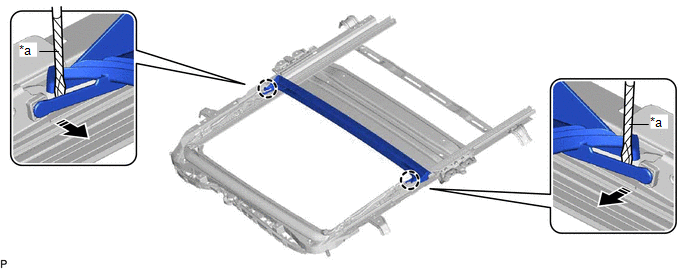

(a) A l'aide d'un tournevis, libérer les 2 griffes, comme indiqué sur le schéma.

*a

Ruban adhésif de protection

-

-

Déposer dans ce sens

-

-

CONSEIL:

Entourer la pointe du tournevis de ruban adhésif avant de l'utiliser.

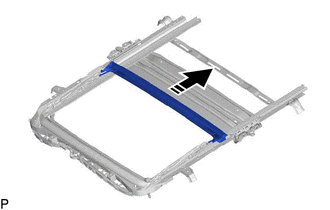

(b) Faire glisser et déposer la gouttière arrière de toit comme indiqué sur le schéma.

Déposer dans ce sens

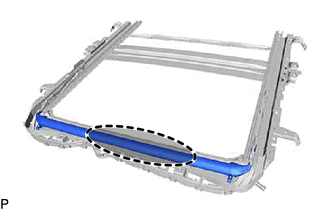

(c) Rabattre le sous-ensemble de panneau déflecteur d'air de toit.

Position de maintien

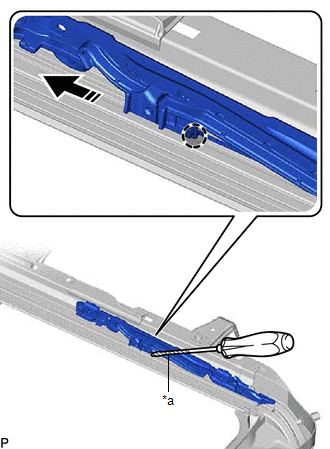

(d) A l'aide d'un tournevis, faire glisser le câble d'entraînement de toit ouvrant gauche comme indiqué sur le schéma pour le déposer.

*a

Ruban adhésif de protection

Position d'appui

Déposer dans ce sens

CONSEIL:

4. DEPOSER LE SOUS-ENSEMBLE DE PANNEAU DEFLECTEUR D'AIR DE TOIT OUVRANT

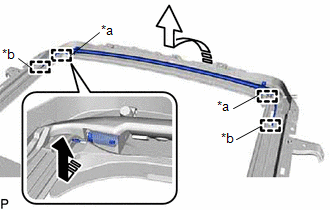

(a) Tirer chaque ressort dans le sens indiqué par la flèche (1) sur le schéma pour libérer les 2 ressorts.

*a

Ressort

*b

Guide

Déposer dans ce sens (1)

Déposer dans ce sens (2)

(b) Tirer le sous-ensemble de panneau déflecteur d'air de toit ouvrant dans le sens indiqué par la flèche (2) sur le schéma pour libérer les 2 guides et déposer ce dernier.

Depose
