Toyota Camry Manuel de réparation XV50 (2011–2019): Verification

Toyota Camry Manuel de réparation XV50 (2011–2019) / Audio, Vidéo, Télématique / Aide Au Stationnement / Systeme De Moniteur / Contacteur De L'ecran De Vue Panoramique / Verification

VERIFICATION

PROCEDURE

1. VERIFIER LE CONTACTEUR DE CONTROLE DE VISION PANORAMIQUE

(a) Déposer le contacteur de moniteur de vision panoramique

Cliquer ici

(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Position du contacteur

Condition spécifiée

5 (D) - 2 (E)

Contacteur de contrôle de vision panoramique enfoncé

En dessous de 1 Ω

Contacteur de contrôle de vision panoramique pas enfoncé

1 kΩ minimum

Si le résultat n'est pas conforme aux spécifications, remplacer le contacteur de moniteur de vision panoramique

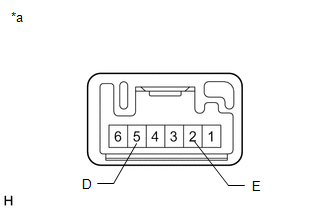

*a

Pièce constitutive sans faisceau de câbles branché

(Contacteur de moniteur de vision panoramique)

(c) S'assurer que l'éclairage du contacteur s'allume.

(1) Appliquer la tension de la batterie au contacteur de moniteur de vision panoramique et s'assurer que l'éclairage du contacteur s'allume.

OK:

Branchement

Condition spécifiée

Batterie positive (+) → Borne 6 (+) (ILL+)

Batterie négative (-) → Borne 1 (ILL-)

S'allume

Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de commande et de panneau d'intégration.

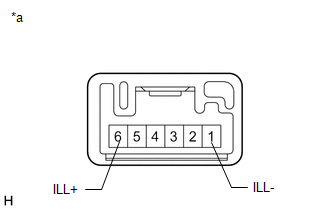

*a

Pièce constitutive sans faisceau de câbles branché

(Contacteur de moniteur de vision panoramique)

(d) Reposer le contacteur de moniteur de vision panoramique.

Cliquer ici
