VERIFICATION DU FONCTIONNEMENT
VERIFIER LE CONTACTEUR PRINCIPAL D'AVERTISSEMENT DE SORTIE DE BANDE DE CIRCULATION (ENSEMBLE DE CONTACTEUR AU VOLANT)
(a) Vérifier l'activation/la désactivation du contacteur principal d'avertissement de sortie de bande de circulation (ensemble de contacteur au volant).
(1) Mettre le contacteur d'allumage en position ON.
(2) S'assurer que le témoin d'avertissement de sortie de bande de circulation (blanc) de l'ensemble de combiné d'instruments s'allume ou s'éteint lorsque le contacteur principal de sortie de bande de circulation (ensemble de contacteur au volant) est enfoncé.
CONSEIL:
L'état ON/OFF du système d'alerte de sortie de bande de circulation reste inchangé alors que le contacteur d'allumage est mis en position OFF puis à nouveau en position ON.
|

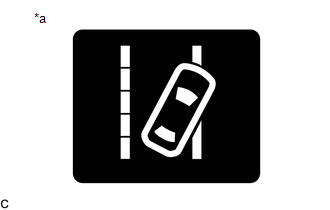

*a | Témoin d'avertissement de sortie de bande de circulation |
