Toyota Camry Manuel de réparation XV50 (2011–2019): Verification Sur Vehicule

VERIFICATION SUR VEHICULE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

CONSEIL:

Se reporter au tableau des symptômes de problèmes.

Cliquer ici

PROCEDURE

1. DEPOSER LE REMBOURRAGE DROIT D'EXTENSION DE PASSAGE DE ROUE AVANT

Cliquer ici

2. DEPOSER LE REMBOURRAGE D'EXTENSION DE PASSAGE DE ROUE AVANT GAUCHE

Cliquer ici

3. DEPOSER LE SABOT DE PROTECTION DE MOTEUR N° 1

Cliquer ici

4. DEPOSER L'ENSEMBLE DE SABOT DE PROTECTION DU MOTEUR N° 2

Cliquer ici

5. VERIFIER LE SILENTBLOC DE SUPPORT DU MOTEUR ARRIERE

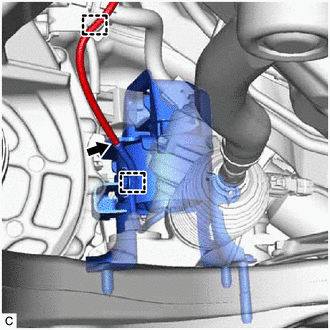

(a) Libérer les 2 attaches pour détacher la durite à dépression.

(b) Débrancher la durite à dépression.

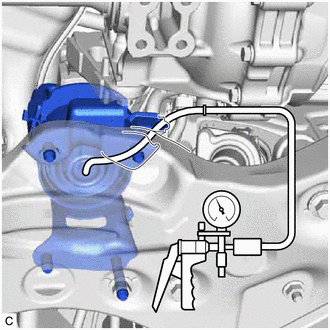

(c) A l'aide d'une pompe à dépression, exercer une dépression de 80 kPa (600 mmHg, 23,6 po Hg) et attendre 1 minute.

(d) Vérifier s'il n'y a aucun changement dans les mouvements de l'aiguille sur la jauge de la pompe à dépression.

OK:

La dépression se maintient.

(e) Vérifier s'il n'y a pas de fuite de liquide provoquée par une rupture du diaphragme.

(f) Brancher la durite à dépression.

(g) Engager les 2 attaches pour reposer la durite à dépression.

6. REPOSER L'ENSEMBLE DE SABOT DE PROTECTION DE MOTEUR N° 2

Cliquer ici

7. REPOSER LE SABOT DE PROTECTION DE MOTEUR N° 1

Cliquer ici

8. REPOSER LE REMBOURRAGE GAUCHE D'EXTENSION DE PASSAGE DE ROUE AVANT

Cliquer ici

9. REPOSER LE REMBOURRAGE D'EXTENSION DE PASSAGE DE ROUE AVANT DROITE

Cliquer ici
