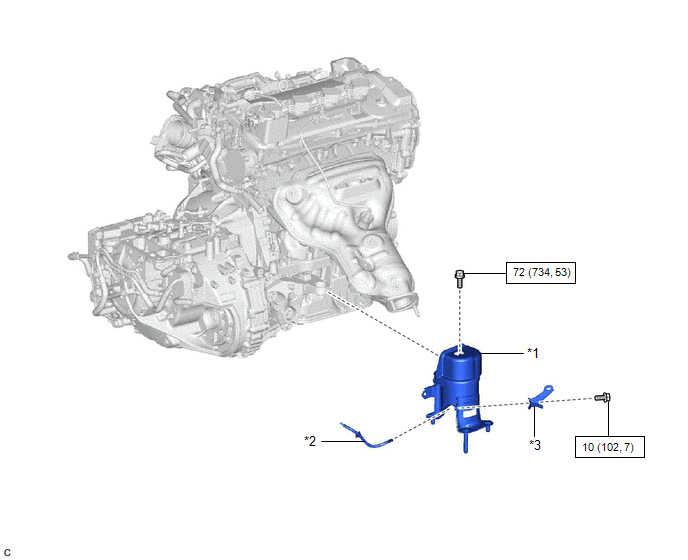

PIECES CONSTITUTIVES
SCHEMA
|
*1 | SILENTBLOC DE SUPPORT DU MOTEUR ARRIERE |
*2 | DURITE A DEPRESSION |
|
*3 | SUPPORT D'ATTACHE DE FAISCEAU DE CABLES |
- | - |
|
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
- | - |
Verification Sur VehiculeDemontage
DEMONTAGE PROCEDURE 1. DEPOSER LE SOUS-ENSEMBLE DE MECANISME D'ENTRAINEMENT DE TOIT OUVRANT
(a) Déposer le boulon.
Déposer dans ce sens (b) Libérer la griffe et le guide comme indiqué sur le schéma pour déposer le support d'éclairage de lecture.
(c) Déposer les 2 ...
Gouttiere De Toit
Pieces ConstitutivesPIECES CONSTITUTIVES SCHEMA
*1 GOUTTIERE DE TOIT
*2 AGRAFE DE GOUTTIERE DE TOIT
● Pièce non réutilisable
- - DeposeDEPOSE MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
Procéder de la même façon pour le côté droit et pou ...
Repose
REPOSE PROCEDURE 1. REPOSER LE RACCORD DE DURITE A DEPRESSION N° 1 (pour A25A-FKS)
(a) Aligner le connecteur de durite à dépression n° 1 sur l'ensemble de pompe à dépression, et les pousser ensemble jusqu'à ce que le connecteur de durite à dépression n° 1 produise un déclic.
REMARQUE: ...
