Toyota Camry et,
VERIFICATION SUR VEHICULE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
ATTENTION:

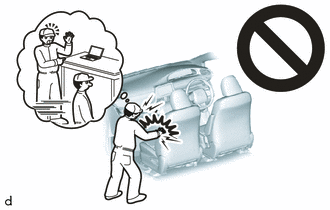

Veiller à suivre correctement les procédures de dépose et de repose pour les capteurs d'airbag latéral de porte.
.png)
PROCEDURE
1. VERIFIER LE CAPTEUR D'AIRBAG LATERAL DE PORTE (véhicule n'ayant pas subi de collision)
(a) Procéder à une vérification du système de diagnostic.
Cliquer ici
.gif)
2. VERIFIER LE CAPTEUR D'AIRBAG LATERAL DE PORTE (véhicules ayant subi une collision sans déploiement de l'airbag)
(a) Procéder à une vérification du système de diagnostic.
Cliquer ici
(b) Inspecter visuellement les capteurs d'airbag latéral de porte à la recherche de défaut si une porte avant du véhicule, ou les abords d'une porte avant, est endommagée.
CONSEIL:
Les défauts sont les suivants:
OK:
Il n'y a aucun défaut.
Si l'un de ces défauts est détecté, remplacer le capteur d'airbag latéral de porte par un élément neuf.
3. VERIFIER LE CAPTEUR D'AIRBAG LATERAL DE PORTE (pour véhicules ayant subi une collision avec déploiement de l'airbag)
(a) Lorsque les airbags se sont déployés suite à une collision, veiller à remplacer tous les capteurs d'airbag latéral de porte dans les zones endommagées (tous ceux nécessitant une réparation).
(b) Vérifier visuellement les capteurs d'airbag latéral de porte dans les zones non endommagées pour s'assurer de l'absence de défauts.
CONSEIL:
Les défauts sont les suivants:
OK:
Il n'y a aucun défaut.
Si l'un des défauts est détecté ou si un capteur d'airbag latéral de porte a détecté une importante collision, remplacer le capteur d'airbag latéral de porte par un élément neuf.
