PIECES CONSTITUTIVES

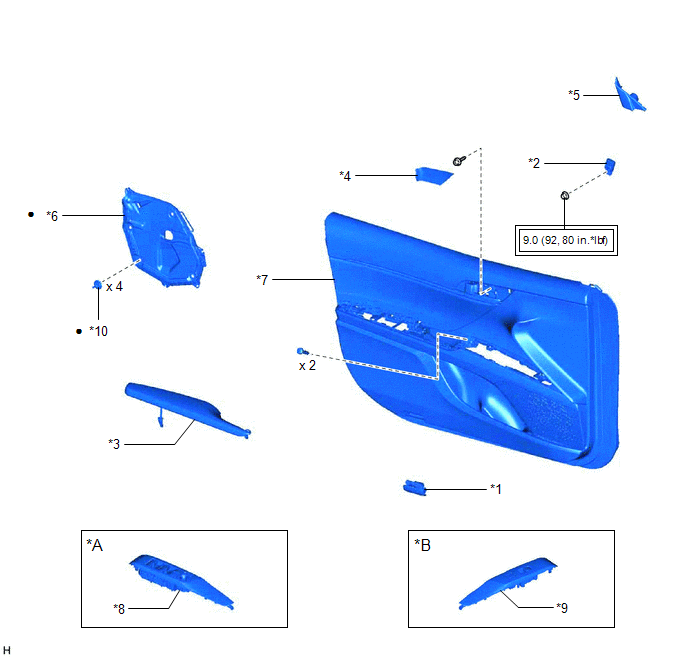

SCHEMA
|
*A | pour côté conducteur |
*B | pour côté passager avant |
|
*1 | ENSEMBLE D'ECLAIRAGE D'ACCUEIL |
*2 | CAPTEUR D'AIRBAG LATERAL DE PORTE |
|
*3 | ENSEMBLE D'ACCOUDOIR AVANT |
*4 | SOUS-ENSEMBLE DE CACHE D'ACCOUDOIR DE PORTE AVANT |
|
*5 | GARNISSAGE DE SUPPORT D'ENCADREMENT INFERIEUR DE PORTE AVANT |
*6 | CACHE D'ORIFICE DE VISITE DE PORTE AVANT |
|
*7 | SOUS-ENSEMBLE DE PANNEAU D'HABILLAGE DE PORTE AVANT |
*8 | CONTACTEUR PRINCIPAL DE RESEAU MULTIPLEX DE PORTE AVANT AVEC ENSEMBLE DE PANNEAU DE BASE D'ACCOUDOIR SUPERIEUR |
|
*9 | ENSEMBLE DE CONTACTEUR DE LEVE-VITRE ELECTRIQUE AVEC PANNEAU SUPERIEUR DE BASE D'ACCOUDOIR DE PORTE AVANT |
*10 | AGRAFE DE BOURRELET DE PORTE AVANT |
|
Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, lbf*pi) |
● | Pièce non réutilisable |
Verification Sur VehiculePieces Constitutives
PIECES CONSTITUTIVES SCHEMA
