DESCRIPTION
L'ECU de carrosserie principale (ECU de carrosserie du réseau multiplex) détecte un signal de demande d'éclairage des feux de route du système de feux de route automatique en provenance de la caméra de reconnaissance de marche avant.
|
N° de DTC | Objet de la détection |
Condition de détection du DTC |
Organe incriminé | DTC émis par |
|---|---|---|---|---|
|
B124C | Caméra de feux de route automatique |
Dysfonctionnement dans la caméra de reconnaissance de la zone avant. |
Système de caméra de reconnaissance de marche avant |
ECU de carrosserie principale (ECU de carrosserie du réseau multiplex) |

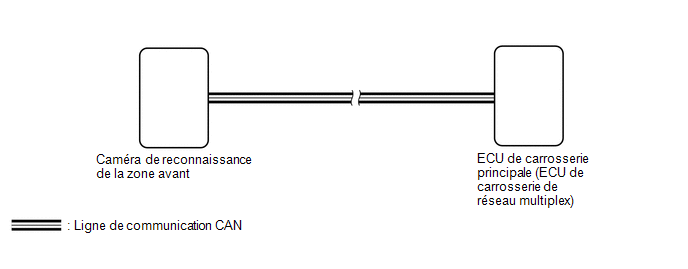

SCHEMA DE CABLAGE
PROCEDURE
| 1. |
VERIFIER LE SYSTEME DE CAMERA DE RECONNAISSANCE DE MARCHE AVANT |
(a) Vérifier le système de caméra de reconnaissance de zone avant.
Cliquer ici
.gif)
| SUIVANT | .gif) | FIN |
