Il est possible de charger un dispositif portable, tel qu'un smartphone ou une batterie portable, en le plaçant simplement sur la zone de charge, à condition que le dispositif soit compatible avec la norme de charge sans fil Qi créée par le Wireless Power Consortium.
Le chargeur sans fil ne peut pas être utilisé avec un dispositif portable qui est plus grand que la zone de charge. De plus, en fonction du dispositif portable, le chargeur sans fil risque de ne pas fonctionner correctement. Reportezvous au manuel d'utilisation du dispositif portable.
Le symbole "Qi"
Le symbole "Qi" est une marque commerciale du Wireless Power Consortium.
Nom de toutes les pièces
Utilisation du chargeur sans fil
Appuyez à nouveau sur la commande pour désactiver le chargeur sans fil.
Lorsqu'il est activé, le témoin indicateur de fonctionnement (vert) s'allume.
Lorsque le contact d'alimentation est placé sur arrêt, l'état d'activation/de désactivation du chargeur sans fil est mémorisé.
Pendant la recharge, le témoin indicateur de fonctionnement (orange) s'allume.
Si la charge ne démarre pas, déplacez le dispositif portable aussi près que possible du centre de la zone de charge.
Lorsque la charge est terminée, le témoin indicateur de fonctionnement (vert) s'allume.
Fonction de recharge

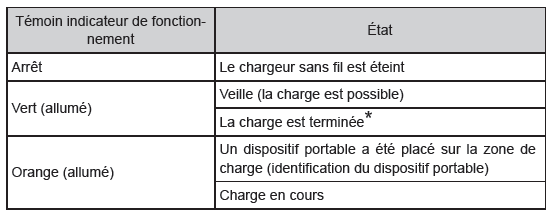

État du témoin indicateur de fonctionnement
*: En fonction du dispositif portable, le témoin indicateur de fonctionnement peut rester allumé (orange) une fois la charge terminée.

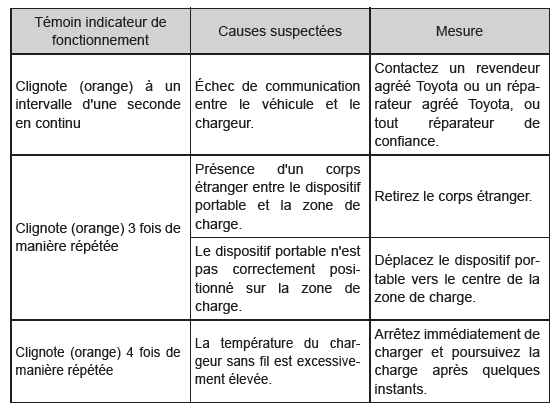

Si le témoin indicateur de fonctionnement clignote
Si une erreur est détectée, le témoin indicateur de fonctionnement clignote (orange). Prenez les mesures appropriées en fonction du tableau ci-dessous.
Le chargeur sans fil peut être utilisé lorsque
Le contact d'alimentation est en mode ACCESSORY ou ON.
