Toyota Camry Manuel de réparation XV50 (2011–2019): Repose

REPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

CONSEIL:

• Procéder de la même façon pour le côté droit et pour le côté gauche.
• La procédure suivante se rapporte au côté gauche.

PROCEDURE

1. REPOSER LE SOUS-ENSEMBLE DE MOYEU D'ESSIEU AVANT

(a) Serrer le porte-fusée de direction entre les plaques d'aluminium d'un étau.

REMARQUE:

Ne pas serrer l'étau excessivement.

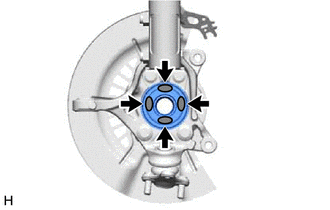

(b) Reposer le sous-ensemble de moyeu d'essieu avant et le pare-poussière de frein à disque avant sur le porte-fusée de direction à l'aide des 4 boulons.

Torque:

120 N·m {1 224 kgf·cm, 89 ft·lbf}

REMARQUE:

• Veiller à ne pas endommager le rotor de capteur de vitesse ou les surfaces de contact.
• Ne pas laisser des corps étrangers entrer en contact avec le rotor de capteur de vitesse ou les surfaces de contact.

2. REPOSER L'ENSEMBLE D'ESSIEU AVANT

(a) Appliquer 0,1 à 0,3 g (0,00353 à 0,0105 oz.) de graisse pour carrosserie Toyota W sur chacune des 4 zones indiquées sur le schéma.

Graisse pour carrosserie Toyota W

(b) Reposer l'ensemble d'essieu avant sur l'ensemble d'amortisseur avant avec les 2 boulons et les 2 écrous.

Torque:

290 N·m {2 957 kgf·cm, 214 ft·lbf}

REMARQUE:

• Ne pas appliquer de lubrifiant sur les surfaces de contact du porte-fusée de direction et de l'amortisseur.
• Lors de la pose des écrous, empêcher les boulons de tourner.

CONSEIL:

Les boulons peuvent être posés dans les deux sens. Cependant, s'assurer qu'ils sont tous deux posés dans le même sens.

3. REPOSER L'ENSEMBLE D'ARBRE DE ROUE AVANT

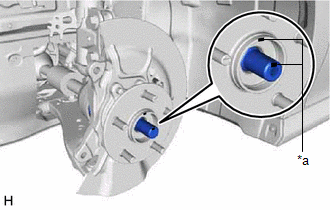

(a) Aligner les repères d'alignement sur l'ensemble d'arbre de roue avant et le sous-ensemble de moyeu d'essieu avant, puis brancher l'ensemble d'arbre de roue avant sur l'ensemble d'essieu avant. REMARQUE: Ne pousser l'ensemble d'essieu avant vers l'extérieur du véhicule plus que nécessaire. S'assurer de l'absence de tout corps étranger sur le rotor de capteur de vitesse ou les surfaces de contact. Ne pas endommager le soufflet de joint extérieur d'arbre de roue avant. Ne pas endommager le pare-poussière du frein à disque avant. Veiller à ne pas endommager le rotor de capteur de vitesse.

*a Repère d'alignement

4. BRANCHER LE SOUS-ENSEMBLE DE BRAS INFERIEUR DE SUSPENSION AVANT N° 1

(a) Brancher le sous-ensemble de bras inférieur de suspension avant n° 1 sur l'ensemble de joint à rotule inférieur avant avec le boulon et les 2 écrous.

Torque:

92 N·m {938 kgf·cm, 68 ft·lbf}

5. BRANCHER L'ENSEMBLE DE BARRE D'ACCOUPLEMENT

Cliquer ici

6. REPOSER LE DISQUE AVANT

Cliquer ici

7. REPOSER L'ENSEMBLE D'ETRIER DE FREIN A DISQUE AVANT

Cliquer ici

8. REPOSER L'ECROU D'ARBRE D'ESSIEU AVANT

(a) Nettoyer les parties filetées de l'ensemble d'arbre de roue avant et d'un écrou d'arbre d'essieu avant neuf à l'aide d'un solvant sans résidus.

REMARQUE:

• Veiller à effectuer ce travail même en cas d'utilisation d'un ensemble d'arbre de roue avant neuf.
• Conserver les parties filetées à l'abri de l'huile ou de corps étrangers.

(b) A l'aide d'une clé à douille longue de 30 mm, tout en actionnant les freins, poser provisoirement un écrou de moyeu d'essieu avant neuf.

Torque:

294 N·m {2 998 kgf·cm, 217 ft·lbf}

REMARQUE:

Mater l'écrou d'arbre d'essieu avant après en avoir vérifié le serrage et l'ovalisation, selon les étapes suivantes.

CONSEIL:

Maintenir la pédale de frein enfoncée pour éviter que l'arbre de roue avant ne tourne.

9. DETACHER L'ENSEMBLE D'ETRIER DE FREIN A DISQUE AVANT

Cliquer ici

10. DEPOSER LE DISQUE AVANT

Cliquer ici

11. VERIFIER LE SERRAGE DU ROULEMENT DE MOYEU D'ESSIEU AVANT

Cliquer ici

12. VERIFIER L'OVALISATION DU MOYEU D'ESSIEU AVANT

Cliquer ici

13. REPOSER LE DISQUE AVANT

Cliquer ici

14. REPOSER L'ENSEMBLE D'ETRIER DE FREIN A DISQUE AVANT

Cliquer ici

15. REPOSER LE CAPTEUR DE VITESSE AVANT

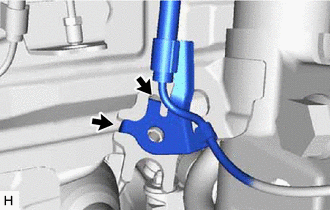

(a) Engager les 2 crochets pour reposer le support d'attache de capteur de vitesse avant.

Crochet

REMARQUE:

Ne pas tordre le capteur de vitesse avant lors de sa repose.

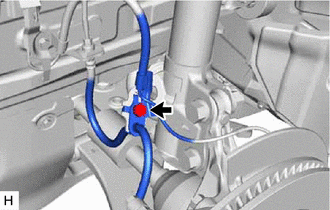

(b) Reposer le capteur de vitesse avant et le flexible avant sur l'ensemble d'amortisseur avant à l'aide du boulon. Torque: 29 N·m {296 kgf·cm, 21 ft·lbf} REMARQUE: Ne pas tordre le flexible avant lors de sa repose.

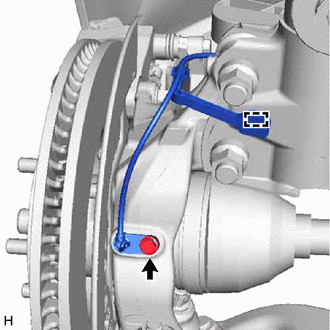

(c) Reposer le capteur de vitesse avant sur le porte-fusée de direction avec le boulon. Torque: 8,5 N·m {87 kgf·cm, 75 in·lbf} REMARQUE: Eviter que des corps étrangers n'adhèrent à l'extrémité du capteur de vitesse avant. Introduire fermement le corps du capteur de vitesse avant sur le porte-fusée de direction avant de serrer le boulon. Une fois le capteur de vitesse avant posé sur le porte-fusée de direction, s'assurer de l'absence de jeu entre le renfort de capteur de vitesse avant et le porte-fusée de direction. S'assurer également que les pièces ne sont pas bloquées par des corps étrangers. Ne pas tordre le capteur de vitesse avant lors de sa repose.

(d) Engager l'attache.

REMARQUE:

Ne pas tordre le capteur de vitesse avant lors de sa repose.

16. MATER L'ECROU D'ARBRE D'ESSIEU AVANT

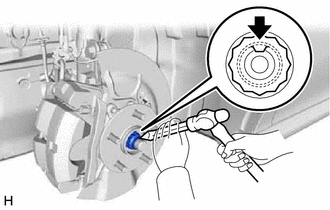

(a) A l'aide d'un burin et d'un marteau, mater l'écrou d'arbre d'essieu avant.

17. REPOSER LA ROUE AVANT

Cliquer ici

18. VERIFIER ET REGLER LA GEOMETRIE DES ROUES AVANT

Cliquer ici

19. VERIFIER LE SIGNAL DU CAPTEUR DE VITESSE

avec système de frein de stationnement électrique: Cliquer ici

sans système de frein de stationnement électrique: Cliquer ici
