Toyota Camry Manuel de réparation XV50 (2011–2019): Circuit d'alimentation électrique du récepteur de radio
DESCRIPTION
Il s'agit du circuit d'alimentation électrique permettant de faire fonctionner l'ensemble de récepteur de radio et d'affichage.

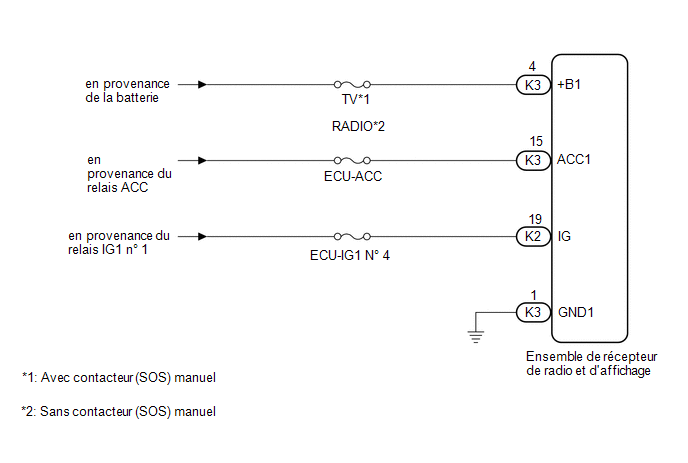

SCHEMA DE CABLAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
Vérifier les fusibles pour les circuits liés à ce système avant d'effectuer la procédure suivante.
PROCEDURE
1. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (SOURCE D'ALIMENTATION ELECTRIQUE DE L'ENSEMBLE D'AUTORADIO ET DE SYSTEME D'AFFICHAGE) |
(a) Débrancher les connecteurs K3 et K2 d'ensemble de récepteur de radio et d'affichage.
(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
Branchement du tester | Condition |
Condition spécifiée |
---|---|---|
K3-1 (GND1) - Masse de carrosserie |
En permanence | En dessous de 1 Ω |
(c) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Tension standard:
Branchement du tester | Condition |
Condition spécifiée |
---|---|---|
K3-4 (+B1) - K3-1 (GND1) |
En permanence | 11 à 14 V |
K3-15 (ACC1) - K3-1 (GND1) |
Contacteur du moteur en position ON (ACC) |
11 à 14 V |
K2-19 (IG) - K3-1 (GND1) |
Contacteur du moteur en position ON (IG) |
11 à 14 V |
OK | PASSER A L'ORGANE INCRIMINE SUIVANT INDIQUE DANS LE TABLEAU DES SYMPTOMES DE PROBLEMES |
INCORRECT | REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
