DESCRIPTION
Le système d'éclairage à l'ouverture commande l'éclairage du contacteur du moteur.

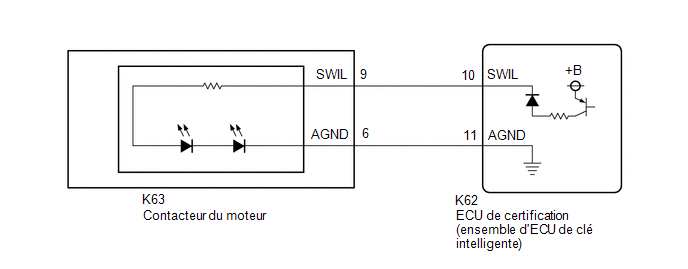

SCHEMA DE CABLAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
Avant de remplacer l'ECU de certification (ensemble d'ECU de clé intelligente), se reporter au chapitre Enregistrement.*
Cliquer ici
PROCEDURE
|
1. | EFFECTUER L'ACTIVE TEST A L'AIDE DU TECHSTREAM |
(a) Brancher le Techstream sur le DLC3.
(b) Mettre le contacteur d'allumage en position ON.
(c) Allumer le Techstream.
(d) Sélectionner les menus suivants: Body Electrical / Smart Key / Active Test.
(e) Effectuer l'Active Test en suivant les indications du Techstream.
Body Electrical > Smart Key > Active Test|
Affichage du tester | Objet de la mesure |
Plage de commande | Note de diagnostic |
|---|---|---|---|
|
Power/Engine SW Light |
Eclairage de contacteur de moteur |
OFF ou ON | - |
|
Affichage du tester |
|---|
|
Power/Engine SW Light |
OK:
L'éclairage du contacteur du moteur s'allume.
| OK | |
PASSER A L'ORGANE INCRIMINE SUIVANT INDIQUE DANS LE TABLEAU DES SYMPTOMES DE PROBLEMES |
|
|
2. | VERIFIER LE CONTACTEUR DU MOTEUR |
(a) Déposer le contacteur du moteur.
pour A25A-FKS: Cliquer ici
pour 2GR-FKS: Cliquer ici
(b) Vérifier le contacteur du moteur.
pour A25A-FKS: Cliquer ici
pour 2GR-FKS: Cliquer ici
| MAL | |
REMPLACER LE CONTACTEUR DU MOTEUR |
|
|
3. | VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ECU DE CERTIFICATION (ENSEMBLE D'ECU DE CLE INTELLIGENTE) - CONTACTEUR DU MOTEUR) |
(a) Débrancher le connecteur K62 d'ECU de certification (ensemble d'ECU de clé intelligente).
(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
|
Branchement du tester |
Condition | Condition spécifiée |
|---|---|---|
|
K63-9 (SWIL) - K62-10 (SWIL) |
En permanence | En dessous de 1 Ω |
|
K63-6 (AGND) - K62-11 (AGND) |
En permanence | En dessous de 1 Ω |
|
K63-9 (SWIL) ou K62-10 (SWIL) - Masse de carrosserie |
En permanence | 10 kΩ minimum |
|
K63-6 (AGND) ou K62-11 (AGND) - Masse de carrosserie |
En permanence | 10 kΩ minimum |
| OK | |
REMPLACER L'ECU DE CERTIFICATION (ENSEMBLE D'ECU DE CLE INTELLIGENTE) |
| MAL | |
REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
