DESCRIPTION
Lorsque l'ensemble de contacteur ECO (ensemble de contacteur de frein de stationnement électrique) est actionné, l'ensemble d'amplificateur de climatisation reçoit un signal et active ou désactive la commande de mode ECO du système de climatisation.
|
Symptôme | Facteur |
|---|---|
|
Lorsque l'ensemble de contacteur ECO (ensemble de contacteur de frein de stationnement électrique) est actionné, la vitesse de soufflante ne change pas |
|

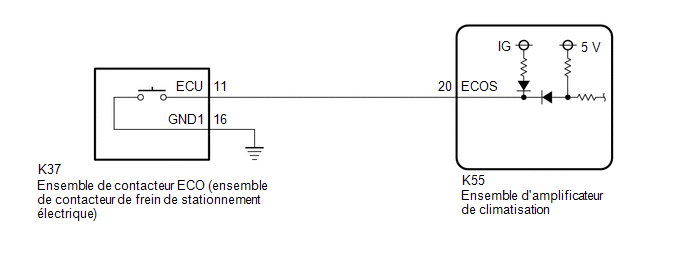

SCHEMA DE CABLAGE
PROCEDURE
| 1. |
RELEVER LA VALEUR A L'AIDE DU TECHSTREAM |
(a) Brancher le Techstream sur le DLC3.
(b) Mettre le contacteur d'allumage en position ON.
(c) Allumer le Techstream.
(d) Sélectionner les menus suivants: Body Electrical / Air Conditioner / Data List.
(e) Relever la Data List en suivant les indications du Techstream.
Body Electrical > Air Conditioner > Data List|
Affichage du tester | Objet de la mesure | Plage |
Condition normale | Note de diagnostic |
|---|---|---|---|---|
| ECO Switch | Ensemble de contacteur ECO (ensemble de contacteur de frein de stationnement électrique) | OFF ou ON |
OFF: Ensemble de contacteur ECO (ensemble de contacteur de frein de stationnement électrique) relâché ON: Ensemble de contacteur ECO (ensemble de contacteur de frein de stationnement électrique) enfoncé et maintenu | - |
|
Affichage du tester |
|---|
|
ECO Switch |
OK:
La condition d'ensemble de contacteur ECO (ensemble de contacteur de frein de stationnement électrique) affichée sur le Techstream change en même temps que le fonctionnement réel du contacteur.
| OK | .gif) |
REMPLACER L'ENSEMBLE D'AMPLIFICATEUR DE CLIMATISATION |
|
| 2. |
VERIFIER L'ENSEMBLE DE CONTACTEUR ECO (L'ENSEMBLE DE CONTACTEUR DE FREIN DE STATIONNEMENT ELECTRIQUE) |
(a) Déposer l'ensemble de contacteur ECO (ensemble de contacteur de frein de stationnement électrique).
Cliquer ici .gif)
(b) Vérifier l'ensemble de contacteur ECO (ensemble de contacteur de frein de stationnement électrique).
Cliquer ici
| INCORRECT | | REMPLACER L'ENSEMBLE DE CONTACTEUR ECO (ENSEMBLE DE CONTACTEUR DE FREIN DE STATIONNEMENT ELECTRIQUE) |
|
| 3. |
VERIFIER L'ENSEMBLE DE CONTACTEUR ECO (ENSEMBLE DE CONTACTEUR DE FREIN DE STATIONNEMENT ELECTRIQUE) (MASSE DE CARROSSERIE) |
(a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
|
Branchement du tester | Condition | Condition spécifiée |
|---|---|---|
| K37-16 (GND1) - Masse de carrosserie |
En permanence | En dessous de 1 Ω |
| INCORRECT | | REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
|
| 4. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE DE CONTACTEUR ECO (ENSEMBLE DE CONTACTEUR DE FREIN DE STATIONNEMENT ELECTRIQUE) - ENSEMBLE D'AMPLIFICATEUR DE CLIMATISATION) |
(a) Débrancher le connecteur K55 d'ensemble d'amplificateur de climatisation.
(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
|
Branchement du tester | Condition | Condition spécifiée |
|---|---|---|
| K37-11 (ECU) - K55-20 (ECOS) | En permanence | En dessous de 1 Ω |
|
K37-11 (ECU) ou K55-20 (ECOS) - Autres bornes et masse de carrosserie |
En permanence | 10 kΩ minimum |
| OK | | REMPLACER L'ENSEMBLE D'AMPLIFICATEUR DE CLIMATISATION |
| INCORRECT | | REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
