DESCRIPTION
L'ECU de carrosserie principale (ECU de carrosserie de réseau multiplex) et l'ensemble de moteur d'essuie-glace avant communiquent via la communication LIN. L'ECU de carrosserie principale (ECU de carrosserie de réseau multiplex) enregistre ce DTC si la communication est anormale.
|
N° de DTC | Objet de la détection |
Condition de détection du DTC |
Organe incriminé | Mémoire |
DTC émis par |
|---|---|---|---|---|---|
| B1373 |
Perte de la communication avec le système d'essuie-glace LIN BUS |
|
| ○ |
ECU de carrosserie principale (ECU de carrosserie du réseau multiplex) |

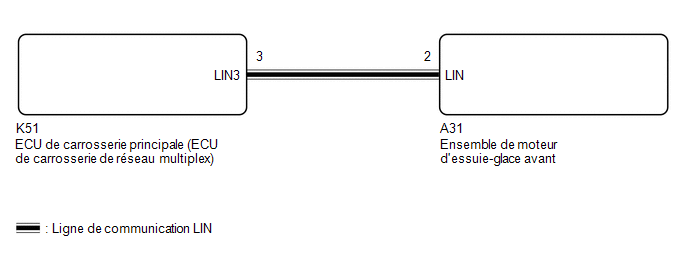

SCHEMA DE CABLAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
Avant de remplacer l'ECU de carrosserie principale (ECU de carrosserie du réseau multiplex), se reporter à la section relative à l'enregistrement.*
Cliquer ici .gif)
PROCEDURE
|
1. | VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ECU DE CARROSSERIE PRINCIPALE (ECU DE CARROSSERIE DU RESEAU MULTIPLEX) - ENSEMBLE DE MOTEUR D'ESSUIE-GLACE AVANT) |
(a) Débrancher le connecteur K51 de l'ECU de carrosserie principale (ECU de carrosserie du réseau multiplex).
(b) Débrancher le connecteur A31 de l'ensemble de moteur d'essuie-glace avant.
(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
|
Branchement du tester | Condition |
Condition spécifiée |
|---|---|---|
|
K51-3 (LIN3) ou A31-2 (LIN) - Masse de carrosserie |
En permanence | 10 kΩ plus élevé |
| INCORRECT | .gif) | REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
|
| 2. |
VERIFIER L'ECU DE CARROSSERIE PRINCIPALE (ECU DE CARROSSERIE DU RESEAU MULTIPLEX) |
|

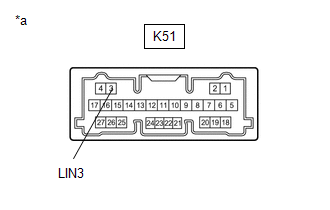

*a | Pièce constitutive sans faisceau de câbles branché ECU de carrosserie principale (ECU de carrosserie de réseau multiplex) |
(a) Vérifier les impulsions en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Tension standard:
|
Branchement du tester | Condition |
Condition spécifiée |
|---|---|---|
|
K51-3 (LIN3) - Masse de carrosserie |
Contacteur d'allumage en position OFF |
En dessous de 1 V |
|
Contacteur d'allumage en position ON |
Génération d'impulsions |
| OK | | REMPLACER L'ENSEMBLE DE MOTEUR D'ESSUIE-GLACE AVANT |
| INCORRECT | | REMPLACER L'ECU DE CARROSSERIE PRINCIPALE (ECU DE CARROSSERIE DU RESEAU MULTIPLEX)
|
