DESCRIPTION
Lorsque le système antivol passe de l'état armé à l'état de retentissement de l'alarme, l'ECU de carrosserie principale (ECU de carrosserie du réseau multiplex) transmet un signal commandant le déclenchement de l'avertisseur sonore à intervalles de 0,4 seconde.

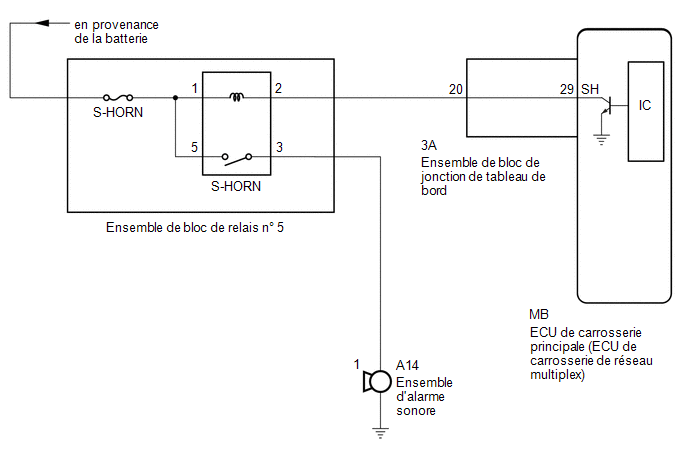

SCHEMA DE CABLAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
Cliquer ici .gif)
PROCEDURE
|
1. | EFFECTUER L'ACTIVE TEST A L'AIDE DU TECHSTREAM (SECURITY HORN) |
(a) Brancher le Techstream sur le DLC3.
(b) Mettre le contacteur d'allumage en position ON.
(c) Allumer le Techstream.
(d) Sélectionner les menus suivants: Body Electrical / Main Body / Active Test.
(e) Effectuer l'Active Test en suivant les indications du Techstream.
Body Electrical > Main Body > Active Test|
Affichage du tester | Objet de la mesure | Plage de commande | Note de diagnostic |
|---|---|---|---|
|
Security Horn | Ensemble d'alarme sonore |
OFF / ON | - |
|
Affichage du tester |
|---|
|
Security Horn |
OK:
L'ensemble d'alarme sonore retentit et s'arrête conformément à la commande du Techstream.
| OK | .gif) |
REMPLACER L'ECU DE CARROSSERIE PRINCIPALE (ECU DE CARROSSERIE DU RESEAU
MULTIPLEX) |
|
| 2. |
VERIFIER L'ENSEMBLE D'ALARME SONORE |
(a) Déposer l'ensemble d'alarme sonore.
Cliquer ici
(b) Vérifier l'ensemble d'alarme sonore.
Cliquer ici
| INCORRECT | | REMPLACER L'ENSEMBLE D'ALARME SONORE |
|
| 3. |

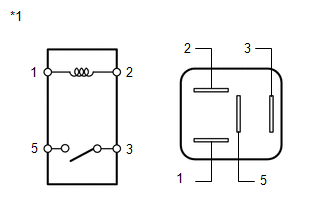

VERIFIER LE RELAIS S-HORN |
| (a) Déposer le relais S-HORN de l'ensemble de bloc de relais n° 5. |
|
(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
|
Branchement du tester | Condition | Condition spécifiée |
|---|---|---|
| 3 - 5 |
Tension de batterie non appliquée entre les bornes 1 et 2 |
10 kΩ minimum |
|
3 - 5 | Tension de batterie appliquée entre les bornes 1 et 2 |
En dessous de 1 Ω |
| INCORRECT | | REMPLACER LE RELAIS S-HORN |
|
| 4. |
VERIFIER L'ENSEMBLE DE BLOC DE JONCTION DE TABLEAU DE BORD |
(a) Déposer l'ECU de carrosserie principale (ECU de carrosserie du réseau multiplex).
Cliquer ici
|

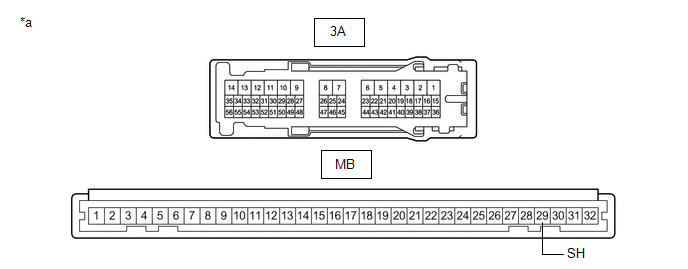

*a | Pièce constitutive sans faisceau de câbles branché (ensemble de bloc de jonction de tableau de bord) |
- | - |
(b) Débrancher le connecteur 3A de l'ensemble de bloc de jonction de tableau de bord.
(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
|
Branchement du tester | Condition | Condition spécifiée |
|---|---|---|
| 3A-20 - MB-29 (SH) | En permanence | En dessous de 1 Ω |
| INCORRECT | |
REMPLACER L'ENSEMBLE DE BLOC DE JONCTION DE TABLEAU DE BORD
|
|
| 5. |

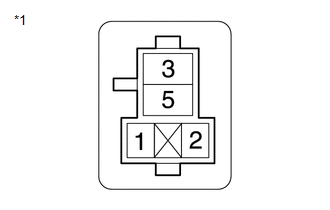

VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (BATTERIE - RELAIS S-HORN) |
| (a) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous. Tension standard:
|
|
| INCORRECT | | REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
|
| 6. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (RELAIS S-HORN - ENSEMBLE D'ALARME SONORE) |
| (a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous. Résistance standard:
|
|
| INCORRECT | | REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
|
| 7. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (RELAIS S-HORN - BLOC DE JONCTION DE TABLEAU DE BORD) |
| (a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous. Résistance standard:
|
|
| OK | |
REMPLACER L'ECU DE CARROSSERIE PRINCIPALE (ECU DE CARROSSERIE DU RESEAU
MULTIPLEX) |
| INCORRECT | | REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
