Toyota Camry Manuel de réparation XV50 (2011–2019): Circuit du contacteur au volant

DESCRIPTION

Ce circuit envoie un signal d'activation à partir de l'ensemble de contacteur au volant vers l'ensemble de récepteur de radio et d'affichage.

Si le circuit présente une coupure, le système audio ne peut être commandé par l'ensemble de contacteur au volant.

Dans le cas d'un court-circuit, le résultat est le même que celui obtenu en maintenant un contacteur enfoncé en permanence.

Par conséquent, l'ensemble d'autoradio et d'affichage ne peut être activé par l'ensemble de contacteur au volant, et l'ensemble d'autoradio et d'affichage lui-même ne peut pas fonctionner.

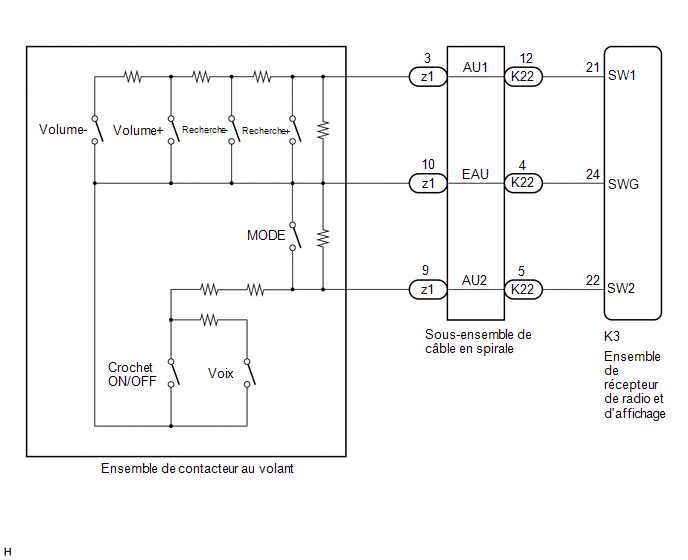

SCHEMA DE CABLAGE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

REMARQUE:

Le véhicule est équipé d'un système de retenue supplémentaire (SRS) comprenant des éléments tels que les airbags. Avant tout entretien (y compris la dépose ou la repose de pièces), lire attentivement les mesures de précaution concernant le système de retenue supplémentaire.

Cliquer ici

PROCEDURE

1.

VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (SIGNAL DE CONTACTEUR AU VOLANT)

(a) Débrancher le connecteur K3 d'ensemble de récepteur de radio et d'affichage.

(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

K3-21 (SW1) - K3-24 (SWG)

Aucun contacteur enfoncé

95 à 105 kΩ

Contacteur Recherche+ enfoncé

En dessous de 2,5 Ω

Contacteur Recherche- enfoncé

313 à 345 Ω

Contacteur Volume+ enfoncé

950 à 1 050 Ω

Contacteur Volume- enfoncé

2 955 à 3 265 Ω

K3-22 (SW2) - K3-24 (SWG)

Aucun contacteur enfoncé

95 à 105 kΩ

Contacteur MODE enfoncé

En dessous de 2,5 Ω

Crochet de décrochage/raccrochage enfoncé

950 à 1 050 Ω

Contacteur Voix enfoncé

2 955 à 3 265 Ω

OK

PASSER A L'ORGANE INCRIMINE SUIVANT INDIQUE DANS LE TABLEAU DES SYMPTOMES DE PROBLEMES

INCORRECT

2.

VERIFIER L'ENSEMBLE DE CONTACTEUR AU VOLANT

(a) Déposer l'ensemble de contacteur au volant.

Cliquer ici

(b) Vérifier l'ensemble de contacteur au volant.

Cliquer ici

INCORRECT

REMPLACER L'ENSEMBLE DE CONTACTEUR AU VOLANT

OK

3.

VERIFIER LE SOUS-ENSEMBLE DE CABLE EN SPIRALE

(a) Déposer le sous-ensemble de câble en spirale.

Cliquer ici

(b) Vérifier le sous-ensemble de câble en spirale.

Cliquer ici

OK

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR (ENSEMBLE D'AUTORADIO ET D'AFFICHAGE - SOUS-ENSEMBLE DE CABLE EN SPIRALE)

INCORRECT

REMPLACER LE SOUS-ENSEMBLE DE CABLE EN SPIRALE

Ecran noir
PROCEDURE 1. VERIFIER LE REGLAGE DE L'AFFICHAGE (a) S'assurer que l'affichage n'est pas en mode de désactivation de l'écran. OK: Le réglage de l'affichage n'est pas en mode de désactivation de l'écran. INCORRECT METTR ...

Circuit d'éclairage
DESCRIPTION L'alimentation électrique est fournie à l'éclairage de l'ensemble de récepteur de radio et d'affichage et de l'ensemble de contacteur au volant lorsque le contacteur de commande d'éclairage est en position Tail ou Head. SCHEMA DE CAB ...
