DESCRIPTION
L'ECU de carrosserie principale (ECU de carrosserie du réseau multiplex) détecte l'état de l'ensemble de contacteur d'éclairage de seuil de porte arrière.

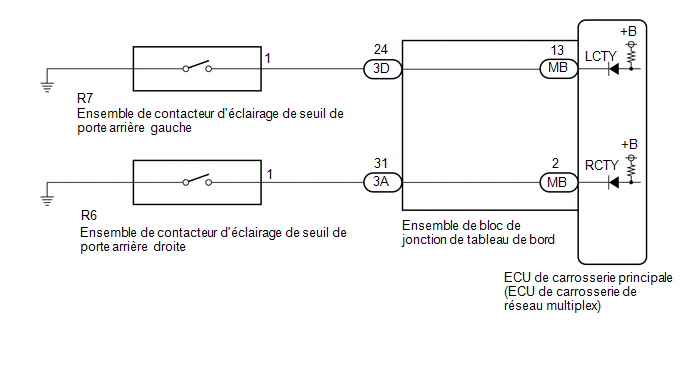

SCHEMA DE CABLAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
Avant de remplacer l'ECU de carrosserie principale (ECU de carrosserie du réseau multiplex), se reporter à la section relative à l'enregistrement.*
Cliquer ici .gif)
PROCEDURE
|
1. | RELEVER LA VALEUR A L'AIDE DU TECHSTREAM |
(a) Brancher le Techstream sur le DLC3.
(b) Mettre le contacteur d'allumage en position ON.
(c) Allumer le Techstream.
(d) Sélectionner les menus suivants: Body Electrical / Main Body / Data List.
(e) Relever la Data List en suivant les indications du Techstream.
Body Electrical > Main Body > Data List|
Affichage du tester | Objet de la mesure |
Plage | Condition normale |
Note de diagnostic |
|---|---|---|---|---|
|
RR Door Courtesy SW |
Signal de l'ensemble de contacteur d'éclairage de seuil de porte arrière droite |
OFF ou ON | OFF: Porte arrière droite fermée ON: Porte arrière droite ouverte |
- |
| RL Door Courtesy SW |
Signal de l'ensemble de contacteur d'éclairage de seuil de porte arrière gauche |
OFF ou ON | OFF: Porte arrière gauche fermée ON: Porte arrière gauche ouverte |
- |
|
Affichage du tester |
|---|
|
RR Door Courtesy SW |
|
RL Door Courtesy SW |
OK:
Les conditions normales énumérées ci-dessus s'affichent.
Résultat:
|
Résultat | Passer au point |
|---|---|
|
OK | A |
|
Le "contacteur d'éclairage de seuil de porte arrière droit" ne fonctionne pas normalement |
B |
| Le "contacteur d'éclairage de seuil de porte arrière gauche" ne fonctionne pas normalement |
C |
| A | .gif) |
PASSER A L'ORGANE INCRIMINE SUIVANT INDIQUE DANS LE TABLEAU DES SYMPTOMES DE PROBLEMES
|
| C | |
PASSER AU POINT 5 |
|
|
2. | VERIFIER L'ENSEMBLE DE CONTACTEUR D'ECLAIRAGE DE SEUIL DE PORTE ARRIERE DROITE |
(a) Déposer l'ensemble de contacteur d'éclairage d'accueil de porte arrière droite.
Cliquer ici
(b) Vérifier l'ensemble de contacteur d'éclairage d'accueil de porte arrière droite.
Cliquer ici
| MAL | |
REMPLACER L'ENSEMBLE DE CONTACTEUR D'ECLAIRAGE DE SEUIL DE PORTE ARRIERE DROITE
|
|
|
3. | VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE DE CONTACTEUR D'ECLAIRAGE DE SEUIL DE PORTE ARRIERE DROIT - ENSEMBLE DE BLOC DE JONCTION DE TABLEAU DE BORD) |
(a) Débrancher le connecteur 3A de l'ensemble de bloc de jonction de tableau de bord.
(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
|
Branchement du tester |
Condition | Condition spécifiée |
|---|---|---|
|
R6-1 - 3A-31 | En permanence |
En dessous de 1 Ω |
|
R6-1 ou 3A-31 - Masse de carrosserie |
En permanence | 10 kΩ minimum |
| MAL | |
REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
|
|
4. | VERIFIER L'ENSEMBLE DE BLOC DE JONCTION DE TABLEAU DE BORD |
|

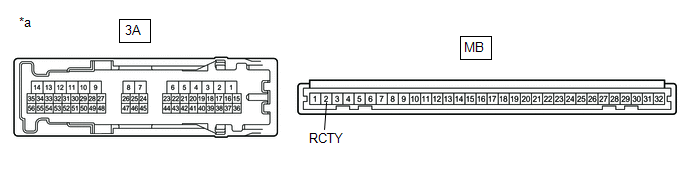

*a | Pièce constitutive sans faisceau de câbles branché (ensemble de bloc de jonction de tableau de bord) |
- | - |
(a) Déposer l'ensemble de bloc de jonction de tableau de bord.
Cliquer ici
(b) Déposer l'ECU de carrosserie principale (ECU de carrosserie du réseau multiplex) de l'ensemble de bloc de jonction de tableau de bord.
Cliquer ici
(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
|
Branchement du tester |
Condition | Condition spécifiée |
|---|---|---|
|
3A-31 - MB-2 (RCTY) |
En permanence | En dessous de 1 Ω |
| OK | |
REMPLACER L'ECU DE CARROSSERIE PRINCIPALE (ECU DE CARROSSERIE DU RESEAU MULTIPLEX)
|
| MAL | |
REMPLACER L'ENSEMBLE DE BLOC DE JONCTION DE TABLEAU DE BORD
|
|
5. | VERIFIER L'ENSEMBLE DE CONTACTEUR D'ECLAIRAGE DE SEUIL DE PORTE ARRIERE GAUCHE |
(a) Déposer l'ensemble de contacteur d'éclairage d'accueil de porte arrière gauche.
Cliquer ici
(b) Vérifier l'ensemble de contacteur d'éclairage d'accueil de porte arrière gauche.
Cliquer ici
| MAL | |
REMPLACER L'ENSEMBLE DE CONTACTEUR D'ECLAIRAGE DE SEUIL DE PORTE ARRIERE GAUCHE
|
|
|
6. | VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE DE CONTACTEUR D'ECLAIRAGE DE SEUIL DE PORTE ARRIERE GAUCHE - ENSEMBLE DE BLOC DE JONCTION DE TABLEAU DE BORD) |
(a) Débrancher le connecteur 3D de l'ensemble de bloc de jonction de tableau de bord.
(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
|
Branchement du tester |
Condition | Condition spécifiée |
|---|---|---|
|
R7-1 - 3D-24 | En permanence |
En dessous de 1 Ω |
|
R7-1 ou 3D-24 - Masse de carrosserie |
En permanence | 10 kΩ minimum |
| MAL | |
REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
|
|
7. | VERIFIER L'ENSEMBLE DE BLOC DE JONCTION DE TABLEAU DE BORD |
|

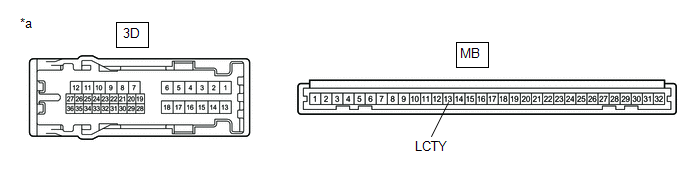

*a | Pièce constitutive sans faisceau de câbles branché (ensemble de bloc de jonction de tableau de bord) |
- | - |
(a) Déposer l'ensemble de bloc de jonction de tableau de bord.
Cliquer ici
(b) Déposer l'ECU de carrosserie principale (ECU de carrosserie du réseau multiplex) de l'ensemble de bloc de jonction de tableau de bord.
Cliquer ici
(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
|
Branchement du tester |
Condition | Condition spécifiée |
|---|---|---|
|
3D-24 - MB-13 (LCTY) |
En permanence | En dessous de 1 Ω |
| OK | |
REMPLACER L'ECU DE CARROSSERIE PRINCIPALE (ECU DE CARROSSERIE DU RESEAU MULTIPLEX)
|
| MAL | |
REMPLACER L'ENSEMBLE DE BLOC DE JONCTION DE TABLEAU DE BORD
|
