Toyota Camry Manuel de réparation XV50 (2011–2019): Circuit du contacteur des feux de détresse
DESCRIPTION
L'ensemble de combiné d'instruments reçoit le signal d'activation de l'ensemble de contacteur des feux de détresse ON et commande le fonctionnement des feux de détresse.

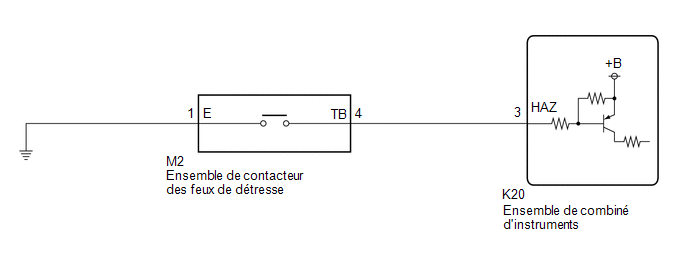

SCHEMA DE CABLAGE
PROCEDURE
1. |
RELEVER LA VALEUR A L'AIDE DU TECHSTREAM |
(a) Brancher le Techstream sur le DLC3.
(b) Mettre le contacteur d'allumage en position ON.
(c) Allumer le Techstream.
(d) Sélectionner les menus suivants: Body Electrical / Combination Meter / Data List.
(e) Relever la Data List en suivant les indications du Techstream.
Body Electrical > Combination Meter > Data List
Affichage du tester | Objet de la mesure |
Plage | Condition normale |
Note de diagnostic |
---|---|---|---|---|
Hazard Flasher Switch | Signal de contacteur de signal des feux de détresse |
OFF ou ON | OFF: Contacteur de signal des feux de détresse en position OFF ON: Contacteur de signal des feux de détresse en position ON |
- |
Affichage du tester |
---|
Hazard Flasher Switch |
OK:
Les conditions normales énumérées ci-dessus s'affichent.
OK | PASSER A L'ORGANE INCRIMINE SUIVANT INDIQUE DANS LE TABLEAU DES SYMPTOMES DE PROBLEMES |
|
2. |
VERIFIER L'ENSEMBLE DE CONTACTEUR DE SIGNAL DES FEUX DE DETRESSE |
(a) Déposer l'ensemble de contacteur de signal des feux de détresse.
Cliquer ici
(b) Vérifier l'ensemble de contacteur des feux de détresse.
Cliquer ici
INCORRECT | REMPLACER L'ENSEMBLE DE CONTACTEUR DE SIGNAL DES FEUX DE DETRESSE |
|
3. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE DE CONTACTEUR DE SIGNAL DES FEUX DE DETRESSE - ENSEMBLE DE COMBINE D'INSTRUMENTS ET MASSE DE CARROSSERIE) |
(a) Débrancher le connecteur K20 de l'ensemble de combiné d'instruments.
(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
Branchement du tester | Condition |
Condition spécifiée |
---|---|---|
M2-4 (TB) - K20-3 (HAZ) |
En permanence | En dessous de 1 Ω |
M2-4 (TB) ou K20-3 (HAZ) - Masse de carrosserie |
En permanence | 10 kΩ minimum |
M2-1 (E) - Masse de carrosserie |
En permanence | En dessous de 1 Ω |
OK | REMPLACER L'ENSEMBLE DE COMBINE D'INSTRUMENTS |
INCORRECT | REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
