Toyota Camry Manuel de réparation XV50 (2011–2019): Circuit du signal de données entre l'autoradio et l'adaptateur de prise stéréo
DESCRIPTION
L'ensemble d'adaptateur de prise stéréo n° 1 envoie le signal de données sonores ou le signal de données d'images d'un appareil USB à l'ensemble de récepteur de radio et d'affichage via ce circuit.

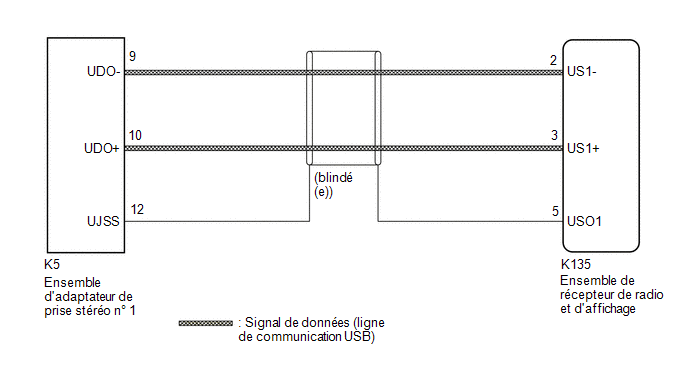

SCHEMA DE CABLAGE
PROCEDURE
1. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE D'AUTORADIO ET D'AFFICHAGE - ENSEMBLE D'ADAPTATEUR DE PRISE STEREO N° 1) |

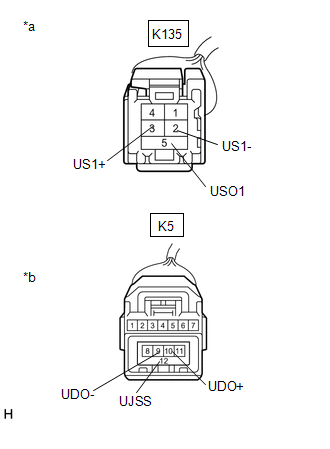

(a) Débrancher le connecteur K135 de l'ensemble d'autoradio et d'affichage.
(b) Débrancher le connecteur de l'ensemble d'adaptateur de prise stéréo K5 n° 1.
(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous. Résistance standard:
|
|
OK | PASSER A L'ORGANE INCRIMINE SUIVANT INDIQUE DANS LE TABLEAU DES SYMPTOMES DE PROBLEMES |
INCORRECT | REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
