DESCRIPTION
L'ensemble d'adaptateur de prise stéréo n° 1 envoie le signal de données sonores ou le signal de données d'images d'un appareil USB à l'ensemble de récepteur de radio et d'affichage via ce circuit.

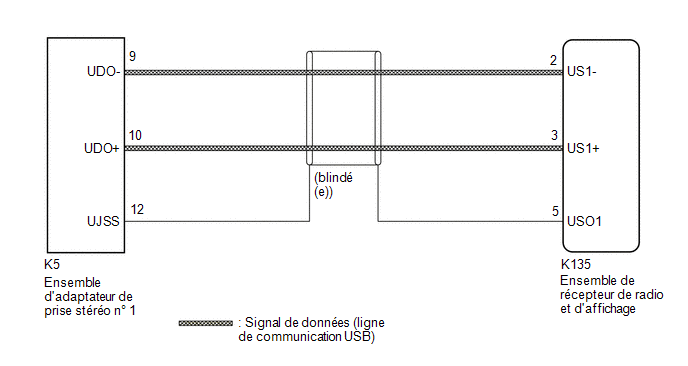

SCHEMA DE CABLAGE
PROCEDURE
| 1. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE D'AUTORADIO ET D'AFFICHAGE - ENSEMBLE D'ADAPTATEUR DE PRISE STEREO N° 1) |

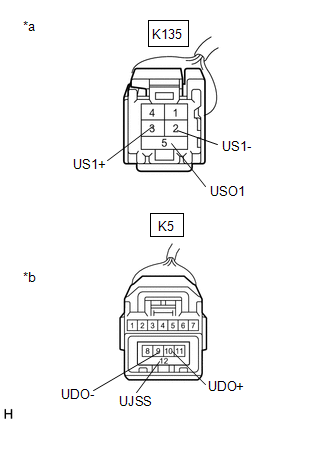

(a) Débrancher le connecteur K135 de l'ensemble d'autoradio et d'affichage.
(b) Débrancher le connecteur de l'ensemble d'adaptateur de prise stéréo K5 n° 1.
| (c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous. Résistance standard:
|
|
| OK | | PASSER A L'ORGANE INCRIMINE SUIVANT INDIQUE DANS LE TABLEAU DES SYMPTOMES DE PROBLEMES
|
| INCORRECT | | REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
Circuit du signal sonore entre l'autoradio et l'adaptateur de prise stéréo
Circuit du signal de mise en sourdine entre l'autoradio et l'amplificateur de l'élément stéréoRechercher un éventuel court-circuit dans les lignes de bus 5
DESCRIPTION Il se peut qu'il y ait un court-circuit entre les lignes principales de bus CAN et/ou entre les lignes secondaires CAN lorsque la résistance entre les bornes 15 (CA5H) et 16 (CA5L) de l'ECU du portail d'accès central (ECU du portail d'accès au réseau) est inférieure à 54 Ω.
...
Aucun signal de pompe de liquide de refroidissement du moteur (P26CA31)
DESCRIPTION Se reporter au DTC P26CA12. Cliquer ici
N° de DTC Objet de la détection
Condition de détection du DTC
Organe incriminé MIL
Mémoire Remarque
P26CA31 Aucun signal de pompe de liquide de refroidissement du moteur
La vitesse de la pompe de ...
