Toyota Camry Manuel de réparation XV50 (2011–2019): Circuit du signal sonore entre l'autoradio et l'adaptateur de prise stéréo

Toyota Camry Manuel de réparation XV50 (2011–2019) / Audio, Vidéo, Télématique / Audio / Video / Systeme Audio Et Video / Circuit du signal sonore entre l'autoradio et l'adaptateur de prise stéréo

DESCRIPTION

L'ensemble d'adaptateur de prise stéréo n° 1 envoie le signal sonore d'un appareil externe à l'ensemble de récepteur de radio et d'affichage via ce circuit.

Le signal sonore envoyé est amplifié par l'ensemble d'autoradio et d'affichage puis transmis aux haut-parleurs.

En cas de coupure ou de court-circuit, aucun son ne provient des haut-parleurs, même s'il n'y a aucun dysfonctionnement dans l'ensemble de récepteur de radio et d'affichage ou dans les haut-parleurs.

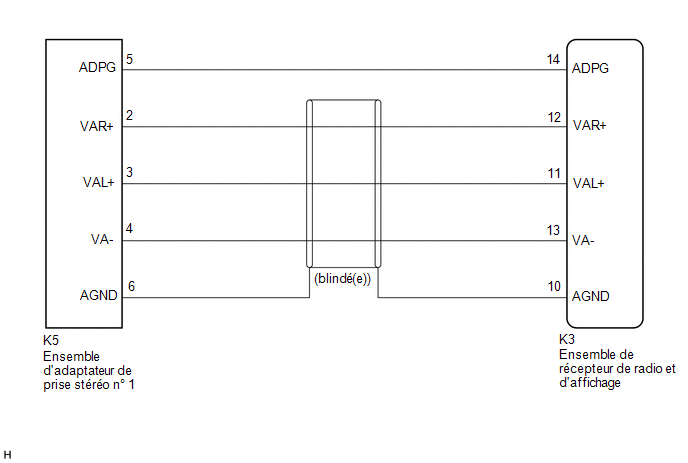

SCHEMA DE CABLAGE

PROCEDURE

1.

VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE D'AUTORADIO ET D'AFFICHAGE - ENSEMBLE D'ADAPTATEUR DE PRISE STEREO N° 1)

(a) Débrancher le connecteur K3 d'ensemble de récepteur de radio et d'affichage.

(b) Débrancher le connecteur de l'ensemble d'adaptateur de prise stéréo K5 n° 1.

(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

K3-14 (ADPG) - K5-5 (ADPG)

En permanence

En dessous de 1 Ω

K3-10 (AGND) - K5-6 (AGND)

En permanence

En dessous de 1 Ω

K3-12 (VAR+) - K5-2 (VAR+)

En permanence

En dessous de 1 Ω

K3-11 (VAL+) - K5-3 (VAL+)

En permanence

En dessous de 1 Ω

K3-13 (VA-) - K5-4 (VA-)

En permanence

En dessous de 1 Ω

K3-14 (ADPG) ou K5-5 (ADPG) - Masse de carrosserie

En permanence

10 kΩ minimum

K3-10 (AGND) ou K5-6 (AGND) - Masse de carrosserie

En permanence

10 kΩ minimum

K3-12 (VAR+) ou K5-2 (VAR+) - Masse de carrosserie

En permanence

10 kΩ minimum

K3-11 (VAL+) ou K5-3 (VAL+) - Masse de carrosserie

En permanence

10 kΩ minimum

K3-13 (VA-) ou K5-4 (VA-) - Masse de carrosserie

En permanence

10 kΩ minimum

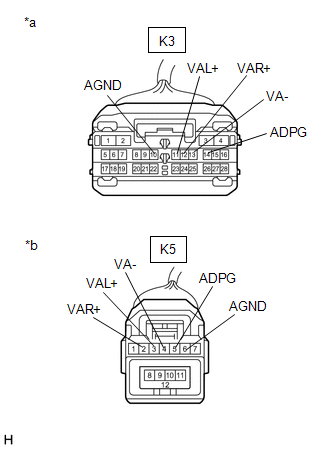

*a

Vue avant du connecteur côté faisceau de câbles

(vers l'ensemble de récepteur de radio et d'affichage)

*b

Vue avant du connecteur côté faisceau de câbles

(vers ensemble d'adaptateur de prise stéréo n° 1)

OK

PASSER A L'ORGANE INCRIMINE SUIVANT INDIQUE DANS LE TABLEAU DES SYMPTOMES DE PROBLEMES

INCORRECT

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR
