Toyota Camry Manuel de réparation XV50 (2011–2019): Circuit du signal de mise en sourdine entre l'autoradio et l'amplificateur de l'élément stéréo

Toyota Camry Manuel de réparation XV50 (2011–2019) / Audio, Vidéo, Télématique / Audio / Video / Systeme Audio Et Video / Circuit du signal de mise en sourdine entre l'autoradio et l'amplificateur de l'élément stéréo

DESCRIPTION

Ce circuit envoie à l'ensemble d'amplificateur de l'élément stéréo un signal de mise en sourdine. Grâce à cela, les parasites produits par le changement de source du son cessent.

En cas de coupure du circuit, les haut-parleurs produisent des parasites lorsque la source du son change.

En cas de court-circuit, même si l'ensemble d'amplificateur de l'élément stéréo fonctionne normalement, aucun son n'est émis ou seul un son très faible est produit.

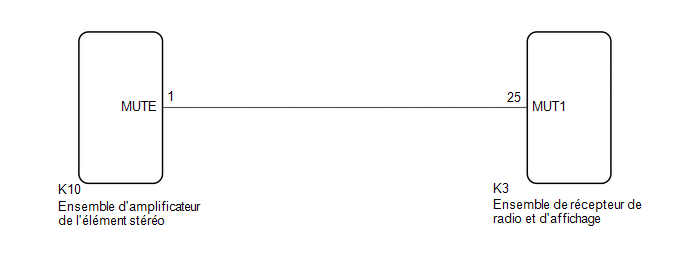

SCHEMA DE CABLAGE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

REMARQUE:

PROCEDURE

1.

VERIFIER L'ENSEMBLE D'AMPLIFICATEUR DE L'ELEMENT STEREO

(a) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Tension standard:

Branchement du tester

Condition

Condition spécifiée

K10-1 (MUTE) - Masse de carrosserie

Contacteur d'allumage en position ACC, le système audio fonctionne

→ Changement de modes

2,0 V minimum

→ En dessous de 1 V

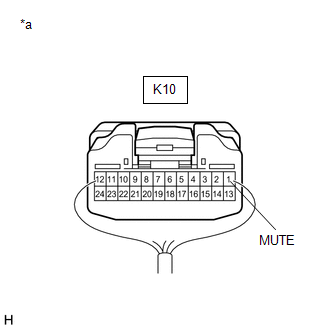

*a

Pièce constitutive avec faisceau de câbles branché

(Ensemble d'amplificateur de l'élément stéréo)

OK

PASSER A L'ORGANE INCRIMINE SUIVANT INDIQUE DANS LE TABLEAU DES SYMPTOMES DE PROBLEMES

INCORRECT

2.

VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE D'AUTORADIO ET D'AFFICHAGE - ENSEMBLE D'AMPLIFICATEUR DE L'ELEMENT STEREO)

(a) Débrancher le connecteur K3 d'ensemble de récepteur de radio et d'affichage.

(b) Débrancher le connecteur K10 de l'ensemble d'amplificateur de l'élément stéréo.

(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

K3-25 (MUT1) - K10-1 (MUTE)

En permanence

En dessous de 1 Ω

K3-25 (MUT1) ou K10-1 (MUTE) - Masse de carrosserie

En permanence

10 kΩ minimum

INCORRECT

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR

OK

3.

VERIFIER L'ENSEMBLE D'AMPLIFICATEUR DE L'ELEMENT STEREO (SIGNAL DE SORTIE)

(a) Rebrancher le connecteur K10 d'ensemble d'amplificateur de l'élément stéréo.

(b) Débrancher le connecteur K3 d'ensemble de récepteur de radio et d'affichage.

(c) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Tension standard:

Branchement du tester

Condition

Condition spécifiée

K3-25 (MUT1) - Masse de carrosserie

Contacteur d'allumage en position ACC, le système audio fonctionne

2,0 V minimum

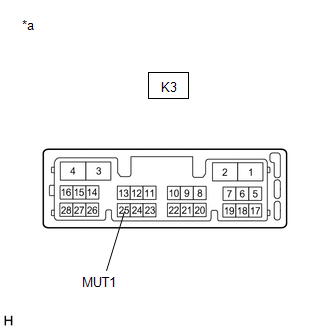

*a

Vue avant du connecteur côté faisceau de câbles

(vers l'ensemble de récepteur de radio et d'affichage)

OK

REMPLACER L'ENSEMBLE D'AUTORADIO ET D'AFFICHAGE

INCORRECT

REMPLACER L'ENSEMBLE D'AMPLIFICATEUR DE L'ELEMENT STEREO
