DESCRIPTION
Ce DTC est enregistré lorsque l'ensemble d'ECU d'avertissement de distance reçoit un signal via la communication CAN en provenance du capteur d'angle de braquage qui indique un problème au niveau de l'alimentation électrique.
|
N° de DTC | Objet de la détection |
Condition de détection du DTC |
Organe incriminé |
|---|---|---|---|
|
C1625 | Coupure ou court-circuit en +B du capteur d'angle de braquage |
Coupure ou court-circuit dans l'alimentation électrique du capteur d'angle de braquage |
|

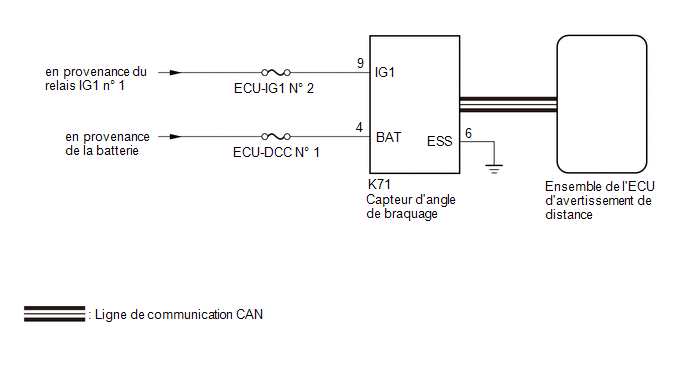

SCHEMA DE CABLAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
Cliquer ici .gif)
Cliquer ici
PROCEDURE
|
1. | VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ALIMENTATION ELECTRIQUE DU CAPTEUR D'ANGLE DE BRAQUAGE) |
(a) Débrancher le connecteur K71 du capteur d'angle de braquage.
(b) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Tension standard:
|
Branchement du tester | Condition |
Condition spécifiée |
|---|---|---|
|
K71-9 (IG1) - K71-6 (ESS) |
Contacteur du moteur en position ON (IG) |
11 à 14 V |
| MAL | .gif) | REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
|
| 2. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ALIMENTATION ELECTRIQUE DU CAPTEUR D'ANGLE DE BRAQUAGE) |
(a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
|
Branchement du tester | Condition |
Condition spécifiée |
|---|---|---|
|
K71-6 (ESS) - Masse de carrosserie |
En permanence | En dessous de 1 Ω |
(b) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Tension standard:
|
Branchement du tester | Condition |
Condition spécifiée |
|---|---|---|
|
K71-4 (BAT) - K71-6 (ESS) |
En permanence | 11 à 14 V |
| OK | | REMPLACER LE CAPTEUR D'ANGLE DE BRAQUAGE |
| MAL | | REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
