Toyota Camry Manuel de réparation XV50 (2011–2019): Court-circuit entre le relais de démarreur et la batterie (P061512)
DESCRIPTION DU CONTROLE
Lorsque le moteur est entraîné par le démarreur, la tension positive de la batterie est appliquée à la borne STA de l'ECM. Si l'ECM détecte le signal de commande de démarreur (STA) alors que le véhicule roule, il considère qu'il y a un dysfonctionnement du circuit STA. Ensuite, l'ECM allume le MIL et enregistre le DTC.
Cette surveillance fonctionne lorsque le véhicule roule à 20 km/h (12,43 mi/h) minimum depuis plus de 20 secondes.
N° de DTC | Objet de la détection |
Condition de détection du DTC |
Organe incriminé | MIL |
Mémoire | Remarque |
---|---|---|---|---|---|---|
P061512 | Court-circuit entre le relais de démarreur et la batterie |
Toutes les conditions suivantes sont remplies, une tension de batterie de 10,5 V minimum est appliquée à l'ECM pendant 20 secondes (logique de détection à 1 cycle(s)):
|
| S'active |
DTC enregistré |
|
PROCEDURE DE CONTROLE
DTC correspondants | P0617: Relais de démarreur vérifier le signal d'entrée |
Capteurs/Pièces constitutives (principaux) requis |
Relais de démarreur (ST) Ensemble de contacteur de position de stationnement/point mort: ECU de certification (ensemble d'ECU de clé intelligente) |
Capteurs/Pièces constitutives (correspondants) requis |
Capteur de vitesse du véhicule Capteur de position de vilebrequin |
Fréquence de fonctionnement | En permanence |
Durée | 20 secondes |
Fonctionnement MIL | Immédiatement |
Séquence de fonctionnement | Néant |
CONDITIONS TYPIQUES D'ACTIVATION
Le contrôle se fait en cas d'absence d'enregistrement des DTC suivants |
Néant |
Toutes les conditions suivantes sont remplies |
- |
Tension de la batterie |
10,5 V minimum |
Vitesse du véhicule |
20 km/h (12,43 mi/h) minimum |
Régime moteur | 1 000 tr/min minimum |
SEUILS DE DYSFONCTIONNEMENT TYPIQUES
Signal du démarreur | ON |
PERIODE TEST DE CONFIRMATION
CONSEIL:
- Une fois la réparation terminée, effacer les DTC et vérifier si le véhicule est revenu à la normale en exécutant la procédure de vérification "All Readiness".
Cliquer ici
- Au moment d'effacer les DTC permanents, se reporter à la procédure "EFFACER LES DTC PERMANENTS".
Cliquer ici
- Brancher le Techstream sur le DLC3.
- Mettre le contacteur d'allumage en position ON.
- Allumer le Techstream.
- Effacer les DTC (même si aucun DTC n'est enregistré, effectuer la suppression des DTC).
- Mettre le contacteur d'allumage en position OFF et attendre 30 secondes minimum.
- Mettre le contacteur d'allumage en position ON [A].
- Allumer le Techstream.
- Faire démarrer le moteur.
- Laisser le moteur tourner au ralenti pendant 5 secondes minimum [B].

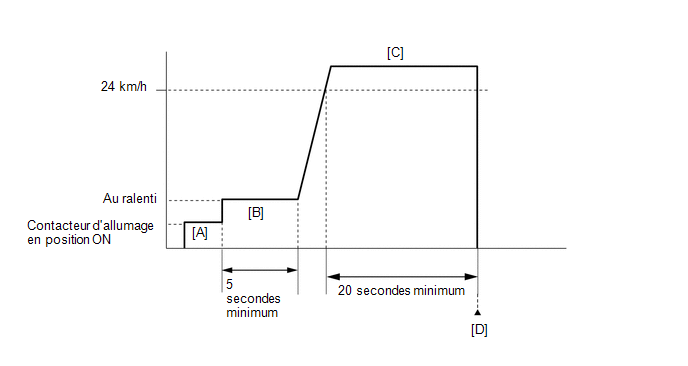

- Conduire le véhicule à une vitesse de 24 km/h (15 mi/h) minimum pendant au moins 20 secondes [C].
ATTENTION:
Lors de la période test de confirmation, respectez toutes les limitations de vitesse et le code de la route.
- Sélectionner les menus suivants: Powertrain / Engine / Trouble Codes [D].
- Relever les DTC en attente.
CONSEIL:
- Si un DTC en attente est émis, le système présente un dysfonctionnement.
- Si aucun DTC en attente n'est émis, effectuer la procédure suivante.
- Sélectionner les menus suivants: Powertrain / Engine / Utility / All Readiness.
- Introduire le DTC: P061512.
- Vérifier le résultat de l'estimation de DTC.
Affichage du Techstream
Description
NORMAL
- Estimation de DTC terminée
- Système normal
ABNORMAL
- Estimation de DTC terminée
- Système anormal
INCOMPLETE
- Estimation de DTC non terminée
- Effectuer la période test après avoir confirmé les conditions d'activation de DTC
CONSEIL:
- Si le résultat de l'estimation est NORMAL, le système est normal.
- Si le résultat de l'estimation indique ABNORMAL, le système présente un dysfonctionnement.
- [A] à [D]: Procédure d'estimation normale.
La procédure d'estimation normale est utilisée pour terminer l'estimation de DTC et également pour effacer les DTC permanents.
- Au moment d'effacer les DTC permanents, ne pas débrancher le câble de la borne de batterie ou tenter d'effacer les DTC pendant cette procédure, car cela risquerait d'effacer les historiques de conduite cyclique universelle et de résultats d'estimation normaux.

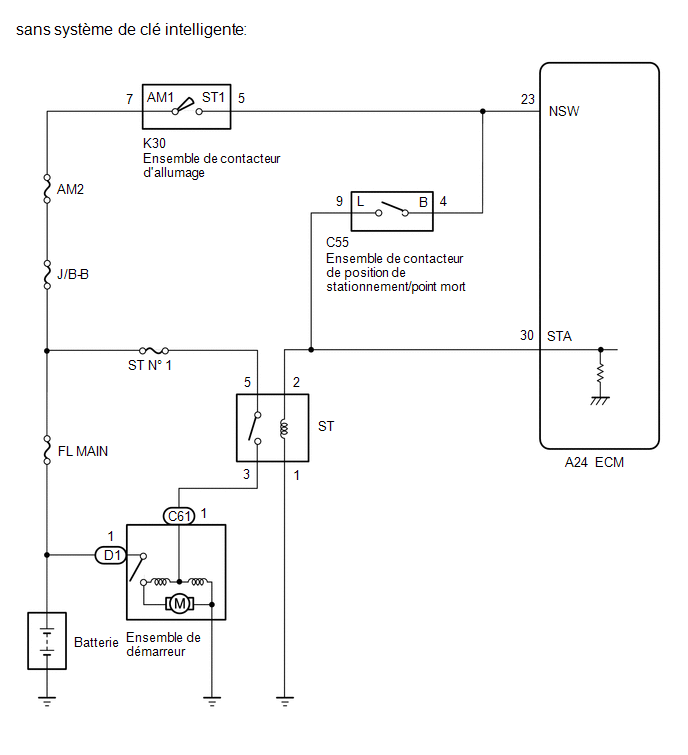

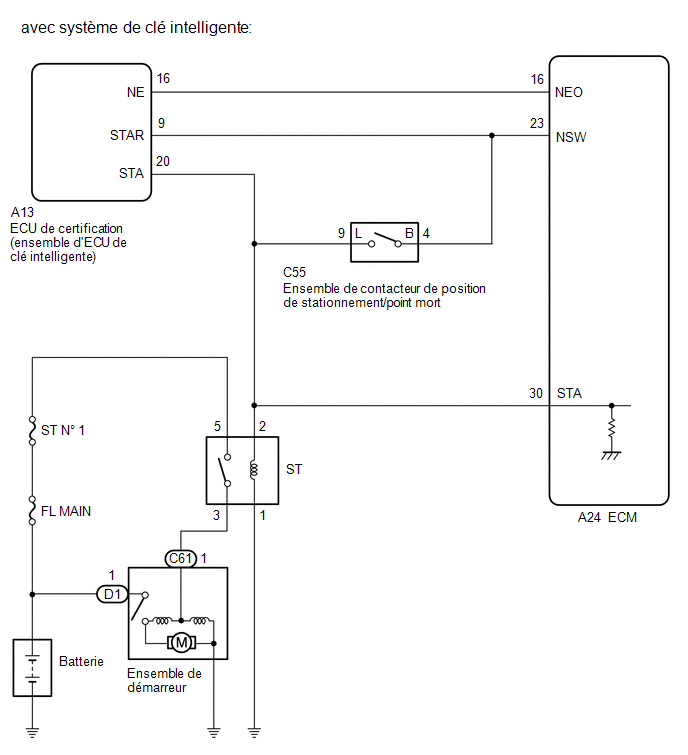

SCHEMA DE CABLAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
Relever les données d'arrêt sur image à l'aide du Techstream. L'ECM enregistre les informations relatives aux conditions de conduite et au véhicule sous forme de données d'arrêt sur image au moment où un DTC est enregistré. Lors de la recherche de pannes, les données d'arrêt sur image peuvent permettre de déterminer si le véhicule roulait ou non, si le moteur était ou non monté en température, si le rapport air/carburant était pauvre ou riche et elles peuvent permettre de déterminer diverses autres données au moment de l'apparition du dysfonctionnement.
PROCEDURE
1. |
RELEVER LA VALEUR A L'AIDE DU TECHSTREAM (STARTER SW) |
(a) Brancher le Techstream sur le DLC3.
(b) Mettre le contacteur d'allumage en position ON.
(c) Allumer le Techstream.
(d) Sélectionner les menus suivants: Powertrain / Engine / Data List / Starter SW.
Powertrain > Engine > Data List
Affichage du tester |
---|
Starter SW |
(e) En fonction de l'affichage du Techstream, relever la Data List.
Standard:
Condition | Contacteur de démarreur |
---|---|
Contacteur d'allumage en position ON |
OFF |
(f) En fonction de l'affichage sur le Techstream, relever la Data List lorsque le véhicule est conduit à un régime moteur de 1 000 tr/min minimum à une vitesse d'au moins 20 km/h (12,43 mi/h).
ATTENTION:
Lors de la période test de confirmation, respectez toutes les limitations de vitesse et le code de la route.
Standard:
Condition | Contacteur de démarreur |
---|---|
Conduire à une vitesse de 20 km/h (12,43 mi/h) minimum (régime moteur de 1 000 tr/min minimum) |
OFF |
CONSEIL:
Si le résultat de l'une de ces valeurs n'est pas conforme aux spécifications, passer à l'étape suivante avec le contacteur d'allumage en position ON, le Techstream connecté et l'élément de la Data List "Starter SW" sélectionné.
Résultat:
Résultat | Passer au point |
---|---|
OK | A |
NG (avec système de clé intelligente) |
B |
NG (sans système de clé intelligente) |
C |
CONSEIL:
Si l'ensemble de démarreur fonctionne en continu lorsque le contacteur d'allumage est mis en position ON, passer à l'étape suivante sans relever l'élément de la Data List "Starter SW".
A | RECHERCHER D'EVENTUELS PROBLEMES INTERMITTENTS |
C | PASSER AU POINT 7 |
|
2. |
VERIFIER LE RELAIS ST (RECHERCHER UN COURT-CIRCUIT) |
(a) Sélectionner les menus suivants: Powertrain / Engine / Data List / Starter SW.
Powertrain > Engine > Data List
Affichage du tester |
---|
Starter SW |
(b) Déposer le relais ST du bloc de relais de compartiment moteur et de l'ensemble de bloc de jonction.
(c) En fonction de l'affichage du Techstream, relever la Data List.
Résultat:
Résultat | Passer au point |
---|---|
L'élément de la Data List "Starter SW" ne change pas de ON |
A |
L'élément de la Data List "Starter SW" change de ON à OFF |
B |
CONSEIL:
- Lorsque le résultat de la vérification ci-dessus est "L'élément de la Data List "Starter SW" ne change pas de ON", le relais ST est normal.
- Des DTC peuvent être enregistrés au cours de cette vérification. Vérifier les DTC et les effacer à l'aide du Techstream.
B | REMPLACER LE RELAIS ST |
|
3. |

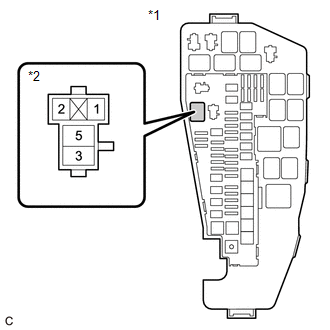

VERIFIER LA TENSION DE BORNE (SOURCE D'ALIMENTATION ELECTRIQUE DE RELAIS ST) |
*1 | Ensemble de bloc de relais et de bloc de jonction de compartiment moteur |
*2 | Relais ST |
CONSEIL:
L'objectif de cette étape est de vérifier la tension de la borne de relais ST dans des conditions anormales.
(a) Déposer le relais ST du bloc de relais de compartiment moteur et de l'ensemble de bloc de jonction.
(b) Mettre le contacteur d'allumage en position ON.
(c) Mesurer la tension entre la borne 2 du relais ST et la masse de carrosserie.
CONSEIL:
- Notez la tension mesurée car elle sera nécessaire pour vérifier le changement de tension à l'étape suivante. Dans la mesure où l'étape suivante doit être exécutée dans les mêmes conditions, maintenir le contacteur d'allumage en position ON et ne pas reposer le relais ST.
- Des DTC peuvent être enregistrés au cours de cette vérification. Vérifier les DTC et les effacer à l'aide du Techstream.
- Si une tension a été mesurée avec le contacteur d'allumage en position ON, l'un des dysfonctionnements suivants est suspecté:
- Court-circuit en +B dans le circuit d'une ECU connectée ou du contacteur.
- Court-circuit en +B dans le faisceau de câbles.
|
4. |
VERIFIER FSE'ENSEMBLE DE CONTACTEUR DE POSITION DE STATIONNEMENT/POINT MORT (RECHERCHER UN COURT-CIRCUIT EVENTUEL) |
*1 | Ensemble de bloc de relais et de bloc de jonction de compartiment moteur |
*2 | Relais ST |
(a) Débrancher le connecteur de l'ensemble de contacteur de position de stationnement/point mort.
(b) Mesurer la tension entre la borne 2 de relais ST et la masse de carrosserie, et la comparer avec la tension mesurée à l'étape précédente.
Résultat:
Résultat | Passer au point |
---|---|
La tension entre la borne 2 du relais ST et la masse de carrosserie ne change pas lorsque le connecteur est débranché. |
A |
La tension entre la borne 2 du relais ST et la masse de la carrosserie change lorsque le connecteur est débranché. |
B |
CONSEIL:
- Si la tension est la même qu'avant et après la déconnexion du connecteur, l'ensemble du contacteur de position de stationnement/point mort est normal.
- Des DTC peuvent être enregistrés au cours de cette vérification. Vérifier les DTC et les effacer à l'aide du Techstream.
B | REMPLACER L'ENSEMBLE DE CONTACTEUR DE POSITION DE STATIONNEMENT/POINT MORT |
|
5. |
VERIFIER L'ECM (RECHERCHER UN COURT-CIRCUIT EVENTUEL) |
*1 | Ensemble de bloc de relais et de bloc de jonction de compartiment moteur |
*2 | Relais ST |
(a) Débrancher le connecteur d'ECM.
(b) Mesurer la tension entre la borne 2 de relais ST et la masse de carrosserie, et la comparer avec la tension mesurée à l'étape précédente.
Résultat:
Résultat | Passer au point |
---|---|
La tension entre la borne 2 du relais ST et la masse de carrosserie ne change pas lorsque le connecteur est débranché. |
A |
La tension entre la borne 2 du relais ST et la masse de la carrosserie change lorsque le connecteur est débranché. |
B |
CONSEIL:
- Si la tension est la même qu'avant et après la déconnexion du connecteur, l'ECM est normal.
- Des DTC peuvent être enregistrés au cours de cette vérification. Vérifier les DTC et les effacer à l'aide du Techstream.
B | REMPLACER L'ECM |
|
6. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ECM - ENSEMBLE DE CONTACTEUR DE POSITION DE STATIONNEMENT/POINT MORT - ENSEMBLE D'ECU DE CLE INTELLIGENTE - RELAIS ST) |
(a) Débrancher le connecteur d'ECM.
(b) Débrancher le connecteur de l'ensemble de contacteur de position de stationnement/point mort.
(c) Débrancher le connecteur de l'ECU de certification (ensemble d'ECU de clé intelligente).
(d) Déposer le relais ST du bloc de relais de compartiment moteur et de l'ensemble de bloc de jonction.
(e) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
Branchement du tester | Condition |
Condition spécifiée |
---|---|---|
A24-30 (STA), C55-9 (L), A13-20 (STA) ou 2 (relais ST) - Autres bornes |
En permanence | 10 kΩ minimum |
OK | VERIFIER LE SYSTEME DE CLE INTELLIGENTE (VERIFIER LA TENSION DE BORNE STA DE L'ENSEMBLE D'ECU DE CLE INTELLIGENTE) |
MAL | REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
7. |
VERIFIER LE RELAIS ST (RECHERCHER UN COURT-CIRCUIT) |
(a) Sélectionner les menus suivants: Powertrain / Engine / Data List / All Data / Starter SW.
Powertrain > Engine > Data List
Affichage du tester |
---|
Starter SW |
(b) Déposer le relais ST du bloc de relais de compartiment moteur et de l'ensemble de bloc de jonction.
(c) En fonction de l'affichage du Techstream, relever la Data List.
Résultat:
Résultat | Passer au point |
---|---|
L'élément de la Data List "Starter SW" ne change pas de ON. |
A |
L'élément de la Data List "Starter SW" change de ON à OFF. |
B |
CONSEIL:
- Lorsque le résultat de la vérification ci-dessus est "L'élément de la Data List "Starter SW" ne change pas de ON", le relais ST est normal.
- Des DTC peuvent être enregistrés au cours de cette vérification. Vérifier les DTC et les effacer à l'aide du Techstream.
B | REMPLACER LE RELAIS ST |
|
8. |
VERIFIER LA TENSION DE BORNE (SOURCE D'ALIMENTATION ELECTRIQUE DE RELAIS ST) |
*1 | Ensemble de bloc de relais et de bloc de jonction de compartiment moteur |
*2 | Relais ST |
CONSEIL:
L'objectif de cette étape est de vérifier la tension de la borne de relais ST dans des conditions anormales.
(a) Déposer le relais ST du bloc de relais de compartiment moteur et de l'ensemble de bloc de jonction.
(b) Mettre le contacteur d'allumage en position ON.
(c) Mesurer la tension entre la borne 2 du relais ST et la masse de carrosserie.
CONSEIL:
- Notez la tension mesurée car elle sera nécessaire pour vérifier le changement de tension à l'étape suivante. Dans la mesure où l'étape suivante doit être exécutée dans les mêmes conditions, maintenir le contacteur d'allumage en position ON et ne pas reposer le relais ST.
- Des DTC peuvent être enregistrés au cours de cette vérification. Vérifier les DTC et les effacer à l'aide du Techstream.
- Si une tension a été mesurée avec le contacteur d'allumage en position ON, l'un des dysfonctionnements suivants est suspecté:
- Court-circuit en +B dans le circuit d'une ECU connectée ou du contacteur.
- Court-circuit en +B dans le faisceau de câbles.
|
9. |
VERIFIER FSE'ENSEMBLE DE CONTACTEUR DE POSITION DE STATIONNEMENT/POINT MORT (RECHERCHER UN COURT-CIRCUIT EVENTUEL) |
*1 | Ensemble de bloc de relais et de bloc de jonction de compartiment moteur |
*2 | Relais ST |
(a) Débrancher le connecteur de l'ensemble de contacteur de position de stationnement/point mort.
(b) Mesurer la tension entre la borne 2 de relais ST et la masse de carrosserie, et la comparer avec la tension mesurée à l'étape précédente.
Résultat:
Résultat | Passer au point |
---|---|
La tension entre la borne 2 du relais ST et la masse de carrosserie ne change pas lorsque le connecteur est débranché. |
A |
La tension entre la borne 2 du relais ST et la masse de la carrosserie change lorsque le connecteur est débranché. |
B |
CONSEIL:
- Si la tension est la même qu'avant et après la déconnexion du connecteur, l'ensemble du contacteur de position de stationnement/point mort est normal.
- Des DTC peuvent être enregistrés au cours de cette vérification. Vérifier les DTC et les effacer à l'aide du Techstream.
B | REMPLACER L'ENSEMBLE DE CONTACTEUR DE POSITION DE STATIONNEMENT/POINT MORT |
|
10. |
VERIFIER L'ECM (RECHERCHER UN COURT-CIRCUIT EVENTUEL) |
*1 | Ensemble de bloc de relais et de bloc de jonction de compartiment moteur |
*2 | Relais ST |
(a) Débrancher le connecteur d'ECM.
(b) Mesurer la tension entre la borne 2 de relais ST et la masse de carrosserie, et la comparer avec la tension mesurée à l'étape précédente.
Résultat:
Résultat | Passer au point |
---|---|
La tension entre la borne 2 du relais ST et la masse de carrosserie ne change pas lorsque le connecteur est débranché. |
A |
La tension entre la borne 2 du relais ST et la masse de la carrosserie change lorsque le connecteur est débranché. |
B |
CONSEIL:
- Si la tension est la même qu'avant et après la déconnexion du connecteur, l'ECM est normal.
- Des DTC peuvent être enregistrés au cours de cette vérification. Vérifier les DTC et les effacer à l'aide du Techstream.
A | REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR (ECM - ENSEMBLE DE CONTACTEUR DE POSITION DE STATIONNEMENT/POINT MORT - RELAIS ST) |
B | REMPLACER L'ECM |
Surveillance du processeur de TCM/Echec de MCU de sécurité (P061347)
DESCRIPTION DU CONTROLE L'ECM contrôle en permanence ses CPU principale et secondaire. Cet autodiagnostic garantit le bon fonctionnement de l'ECM. Lorsque les sorties de ces CPU diffèrent et dévient de la valeur standard, l'ECM allume le MIL et en ...Court-circuit à la batterie dans le circuit de commande "A" de pompe à carburant (P062712)
DESCRIPTION L'ECU de commande de pompe à carburant exécute une commande PWM (modulateur de largeur d'impulsion) afin de commander la vitesse de pompe à carburant (côté basse pression) en continu sur une large plage. L'ECU de commande de pompe ...D'autres materiaux:
Court-circuit à la batterie dans le circuit d'électrovanne "A" de commande de pression (P074512)
DESCRIPTION Les changements de rapport sont effectués par l'ECM en mettant les électrovannes de changement de vitesse (SL1, SL2, SL3, SL4, SL5 et S6) en position ON et OFF.
Si une coupure ou un court-circuit se produit dans l'un des circuits d'électrovanne, l'ECM commande les électrovannes re ...
Court-circuit dans le circuit de déclencheur P/T arrière (gauche) (B1925-B1928)
DESCRIPTION Le circuit du détonateur du prétensionneur arrière gauche est composé de l'ensemble de capteur d'airbag et l'ensemble de ceinture extérieure du siège arrière gauche.
L'ensemble de capteur d'airbag utilise ce circuit pour déployer ...
Pieces Constitutives
PIECES CONSTITUTIVES SCHEMA
*1 DCM (EMETTEUR-RECEPTEUR TELEMATIQUE)
*2 ENSEMBLE DE PANNEAU DE FINITION INFERIEUR DE TABLEAU DE BORD
*3 COMBINE D'INSTRUMENTS DE PROTECTION DE COMBINE D'INSTRUMENTS N° 1
*4 SOUS-ENSEMBLE DE GARNISSAGE DE TABLEAU DE BORD N° 2 ...
