Toyota Camry Manuel de réparation XV50 (2011–2019): Demontage

Toyota Camry Manuel de réparation XV50 (2011–2019) / Transmission / Ub80e Boite De Vitesses Automatique / Boite-pont / Ensemble De Bloc Hydraulique / Demontage

DEMONTAGE

PROCEDURE

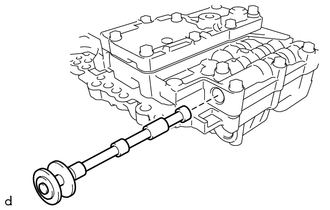

1. DEPOSER LA SOUPAPE A COMMANDE MANUELLE

(a) Déposer la soupape manuelle de l'ensemble de bloc hydraulique de boîte de vitesses.

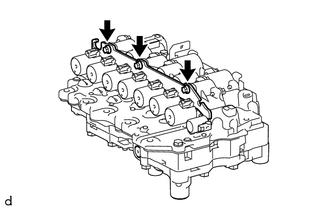

2. DEPOSER LA PLAQUE DE VERROUILLAGE D'ELECTROVANNE

(a) Déposer les 3 boulons et la plaque de verrouillage d'électrovanne de l'ensemble de bloc hydraulique de boîte de vitesses.

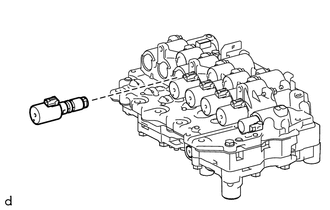

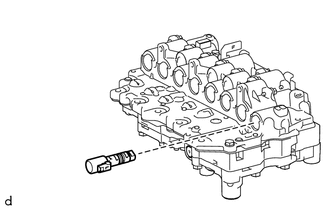

3. DEPOSER L'ELECTROVANNE (SLU)

(a) Déposer l'électrovanne (SLU) de l'ensemble de bloc hydraulique de boîte de vitesses.

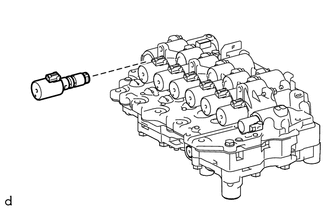

4. DEPOSER L'ELECTROVANNE (SL5)

(a) Déposer l'électrovanne (SL5) de l'ensemble de bloc hydraulique de boîte de vitesses.

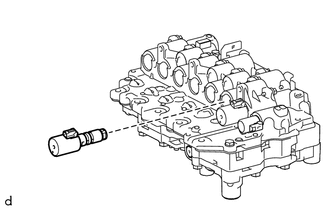

5. DEPOSER LA SOUPAPE D'ELECTROVANNE (SL6)

(a) Déposer l'électrovanne (SL6) de l'ensemble de bloc hydraulique de boîte de vitesses.

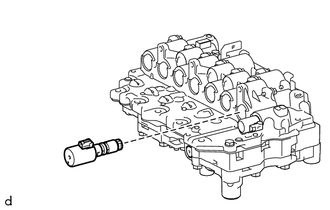

6. DEPOSER L'ELECTROVANNE (SL4)

(a) Déposer l'électrovanne (SL4) de l'ensemble de bloc hydraulique de boîte de vitesses.

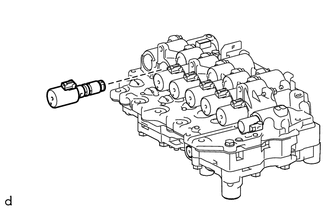

7. DEPOSER L'ELECTROVANNE (SL3)

(a) Déposer l'électrovanne (SL3) de l'ensemble de bloc hydraulique de boîte de vitesses.

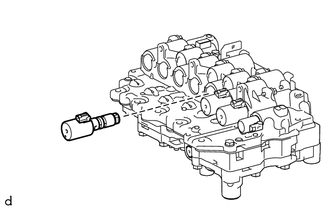

8. DEPOSER L'ELECTROVANNE (SL1)

(a) Déposer l'électrovanne (SL1) de l'ensemble de bloc hydraulique de boîte de vitesses.

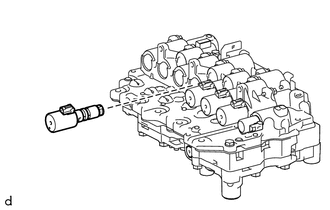

9. DEPOSER L'ELECTROVANNE (SL2)

(a) Déposer l'électrovanne (SL2) de l'ensemble de bloc hydraulique de boîte de vitesses.

10. DEPOSER L'ELECTROVANNE (SLT)

(a) Déposer l'électrovanne (SLT) de l'ensemble de bloc hydraulique de boîte de vitesses.

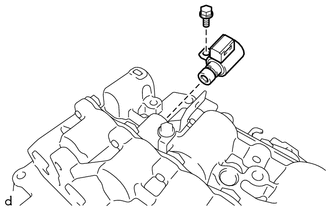

11. DEPOSER L'ELECTROVANNE (SL)

(a) Déposer le boulon et la soupape de l'électrovanne (SL) de l'ensemble de bloc hydraulique de boîte de vitesses.
