DEPOSE
PROCEDURE
1. DEPOSER LE JOINT DE CONDUITE D'ADMISSION D'AIR FROID
Cliquer ici
2. DEPOSER L'ENSEMBLE D'AVERTISSEUR SONORE A TONALITE AIGUE

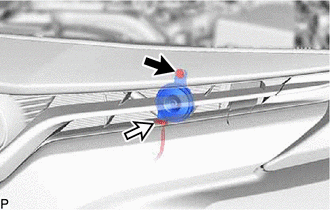

(a) pour type A:
(1) Déposer le boulon. |
|
(2) Débrancher le connecteur pour déposer l'ensemble d'avertisseur sonore à tonalité aiguë.

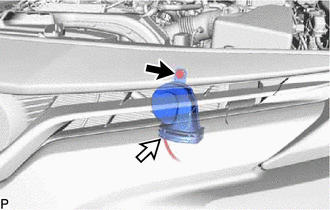

(b) pour type B:
(1) Déposer le boulon. |
|
(2) Débrancher le connecteur pour déposer l'ensemble d'avertisseur sonore à tonalité aiguë.
3. DEPOSER L'ENSEMBLE D'AVERTISSEUR SONORE A TONALITE GRAVE

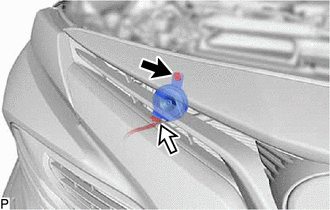

(a) pour type A:
(1) Déposer le boulon. |
|
(2) Débrancher le connecteur pour déposer l'ensemble d'avertisseur sonore à tonalité grave.

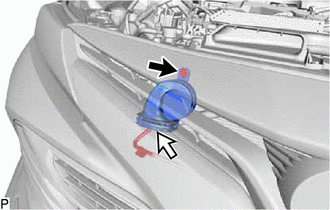

(b) pour type B:
(1) Déposer le boulon. |
|
(2) Débrancher le connecteur pour déposer l'ensemble d'avertisseur sonore à tonalité grave.
