PIECES CONSTITUTIVES

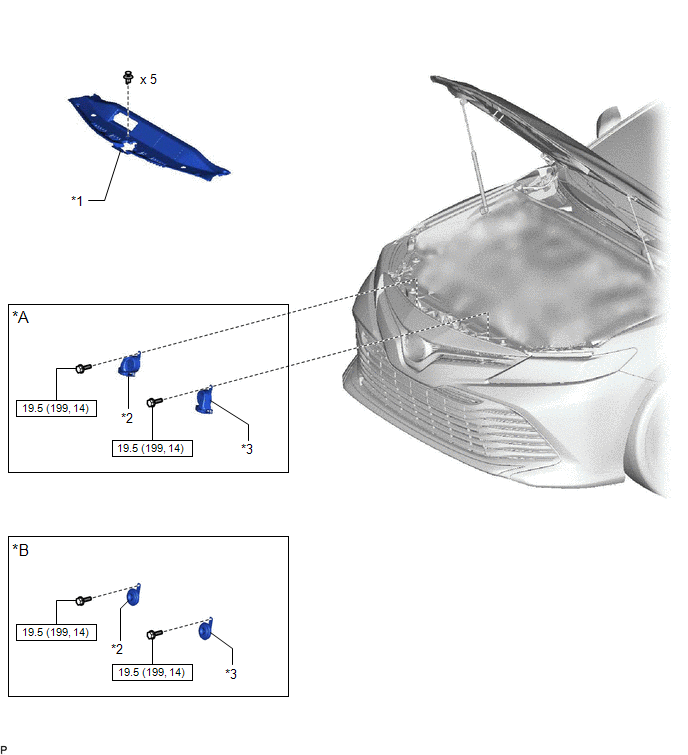

SCHEMA
|
*A | pour type A |
*B | pour type B |
|
*1 | JOINT DE CONDUITE D'ADMISSION D'AIR FROID |
*2 | ENSEMBLE D'AVERTISSEUR SONORE A TONALITE AIGUE |
|
*3 | ENSEMBLE D'AVERTISSEUR SONORE A TONALITE GRAVE |
- | - |
|
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
- | - |
DeposeRepose
REPOSE PROCEDURE 1. REPOSER L'ENSEMBLE DE CONTACTEUR DE POSITION DE STATIONNEMENT/POINT MORT
(a) Reposer provisoirement l'ensemble de contacteur de position de stationnement/point mort sur le sous-ensemble de carter de boîte-pont automatique à l'aide des 2 boulons.
REMARQUE: Avant de procéd ...
Depose
DEPOSE PROCEDURE 1. DEPOSER LA ROUE AVANT GAUCHE
Cliquer ici 2. DEPOSER LE REMBOURRAGE D'EXTENSION DE PASSAGE DE ROUE AVANT GAUCHE
Cliquer ici 3. DEPOSER LE REMBOURRAGE DROIT D'EXTENSION DE PASSAGE DE ROUE AVANT
Cliquer ici 4. DEPOSER LE SABOT DE PROTECTION DE MOTEUR N° 1
Cliquer ...
Emplacement Des Pieces Constitutives
EMPLACEMENT DES PIECES CONSTITUTIVES SCHEMA
*1 ENSEMBLE D'ACTIONNEUR DE FREIN
- ECU DE CONTROLE DE DERAPAGE
*2 ECM
*3 ENSEMBLE DE CAMERA DE TELEVISION ARRIERE
*4 CAPTEUR DE CONTROLE D'ANGLE MORT DROIT
*5 CAPTEUR DE MONITEUR D'ANGLE MORT GAUCHE
...
