DEPOSE
PROCEDURE
1. DEPOSER LE SOUS-ENSEMBLE DE CACHE INFERIEUR DE COLONNE DE DIRECTION
Cliquer ici
2. DEPOSER LE CACHE SUPERIEUR DE COLONNE DE DIRECTION
Cliquer ici
3. DEPOSER LE CONTACTEUR DES CLIGNOTANTS

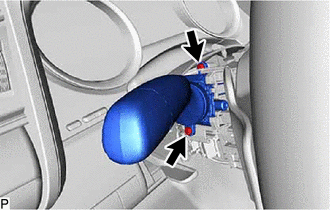

(a) Déposer les 2 vis. |
|

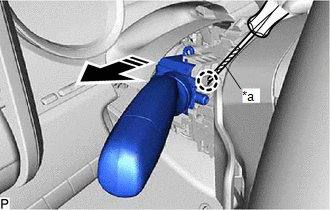

(b) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif de protection, libérer la griffe et déposer le contacteur des clignotants, comme indiqué sur le schéma.
*a | Ruban adhésif de protection |
![]() |
Déposer dans ce sens |
