Toyota Camry Manuel de réparation XV50 (2011–2019): Depose
DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées, reposées, ou remplacées lors de la dépose/repose du sous-ensemble de vitre de lunette arrière sont indiquées ci-dessous.
Procédures nécessaires après le remplacement / la dépose / la repose des pièces
Pièce remplacée ou procédure effectuée |
Procédure nécessaire | Effet/fonction non-opérationnelle lorsque les procédures nécessaires ne sont pas effectuées |
Lien |
---|---|---|---|
*: Lors de l'apprentissage à l'aide du Techstream.
Cliquer ici | |||
Débrancher le câble de la borne négative de la batterie. |
Effectuer le calibrage du point zéro de capteur d'angle de braquage |
Système d'alerte de sortie de bande de circulation (avec commande de direction) |
|
Système de sécurité préventive | |||
Système de sonar de détection de distance intelligent* | |||
Mémoriser l'angle mort de braquage |
Système de moniteur d'aide au stationnement |
| |
Système de moniteur de rétroviseur panoramique |
|
PROCEDURE
1. DEPOSER L'ENSEMBLE DE CIEL DE TOIT
Cliquer ici
2. DEBRANCHER L'ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE ARRIERE GAUCHE
Cliquer ici
3. DEBRANCHER L'ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE ARRIERE DROITE
CONSEIL:
Procéder de la même manière que pour le côté gauche.
4. DEPOSER L'ENSEMBLE DE FEU STOP SURELEVE
Cliquer ici
5. DEPOSER LE CACHE D'ORIFICE DE SANGLE SUPERIEURE DE CEINTURE DE SECURITE ARRIERE
Cliquer ici
6. DEPOSER L'ENSEMBLE DE PANNEAU D'HABILLAGE DE PLAGE ARRIERE
Cliquer ici
7. DEPOSER LE SOUS-ENSEMBLE DE VITRE DE LUNETTE ARRIERE
(a) Débrancher chaque connecteur.

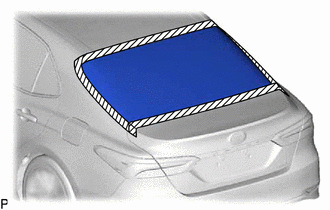

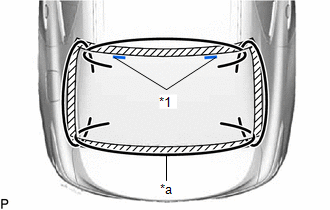

(b) Appliquer du ruban adhésif de protection sur la zone autour de la position de pose du sous-ensemble de vitre de lunette arrière sur la caisse du véhicule afin d'éviter de la rayer.
Ruban adhésif de protection |

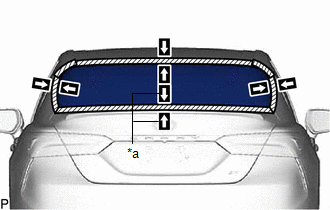

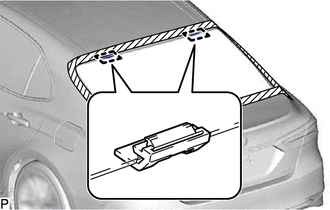

(c) Tracer des repères d'alignement sur le sous-ensemble de vitre de lunette arrière et la caisse du véhicule aux endroits indiqués sur le schéma. CONSEIL: Il n'est pas nécessaire de tracer des repères d'alignement si le sous-ensemble de vitre de lunette arrière ne va pas être réutilisé. |
|
(d) De l'intérieur, introduire une corde de piano entre la caisse du véhicule et le sous-ensemble de vitre de lunette arrière. |
|
(e) Attacher les deux extrémités de la corde à des blocs de bois ou à des objets similaires pouvant servir de poignées.
(f) Découper le ruban adhésif en faisant passer la corde de piano autour du sous-ensemble de vitre de lunette arrière.
REMARQUE:
- Lors de la dépose du sous-ensemble de vitre de lunette arrière, veiller à ne pas endommager la peinture ou les garnitures intérieures et extérieures.
- Lors de la découpe du ruban adhésif, veiller à ne pas endommager les connecteurs sur le sous-ensemble de vitre de lunette arrière.

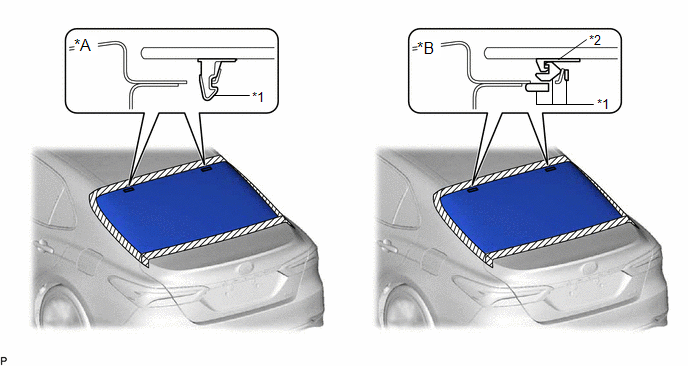

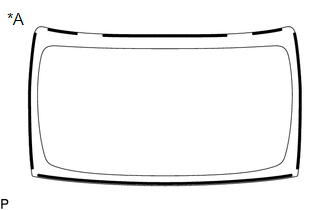

(g) Libérer les butées de vitre de lunette arrière.
*A | à 1 pièce(s) |
*B | à 2 pièce(s) |
*1 | Butée de vitre de lunette arrière n° 1 |
*2 | Butée de vitre de lunette arrière n° 2 |
REMARQUE:
- Les butées de vitre de lunette arrière n° 1 et les butées de vitre de lunette arrière n° 2 sont posées sur le sous-ensemble de vitre de lunette arrière, comme indiqué sur le schéma. Veiller à ne pas endommager le sous-ensemble de vitre de lunette arrière lors de la découpe du ruban adhésif.
- Pour éviter que le sous-ensemble de vitre de lunette arrière ne tombe pendant cette opération, veiller à maintenir le sous-ensemble de vitre de lunette arrière à l'aide de ventouses.
CONSEIL:
En fonction du véhicule, des butées de type à 1 pièce ou 2 pièces peuvent être présentes.
(h) A l'aide de ventouses, déposer le sous-ensemble de vitre de lunette arrière.
REMARQUE:
- Veiller à ne pas faire tomber le sous-ensemble de vitre de lunette arrière.
- Laisser le plus de ruban adhésif possible sur la caisse du véhicule lors de la dépose du sous-ensemble de vitre de lunette arrière.
8. DEPOSER LE JOINT ADHESIF DE VITRE DE LUNETTE ARRIERE
(a) Lors de la réutilisation de la vitre de lunette arrière:
(1) A l'aide d'un grattoir, déposer les 6 joints adhésifs de vitre de lunette arrière. REMARQUE:
|
|

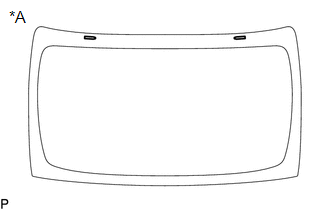

9. DEPOSER LA BUTEE DE VITRE DE LUNETTE ARRIERE N° 1 (butée à 1 pièce(s))
(a) Lors de la réutilisation de la vitre de lunette arrière:
(1) A l'aide d'un grattoir, déposer les 2 butées de vitre de lunette arrière n° 1. REMARQUE:
|
|

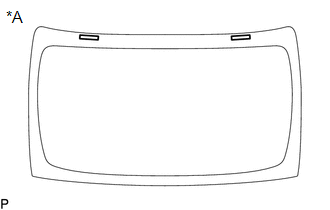

10. DEPOSER LA BUTEE DE VITRE DE LUNETTE ARRIERE N° 2 (butée à 2 pièce(s))
(a) Lors de la réutilisation de la vitre de lunette arrière:
(1) A l'aide d'un grattoir, déposer les 2 butées de vitre de lunette arrière n° 2. REMARQUE:
|
|
11. DEPOSER LA BUTEE DE VITRE DE LUNETTE ARRIERE N° 1 (butée à 2 pièce(s))
(a) Déposer les 2 butées de vitre de lunette arrière n° 1. REMARQUE: Veiller à remplacer les butées de vitre de lunette arrière n° 1 par des éléments neufs. |
|
12. NETTOYER LA VITRE DE LUNETTE ARRIERE
(a) Lors de la réutilisation de la vitre de lunette arrière:

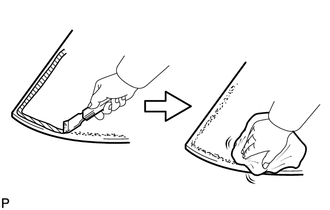

(1) A l'aide d'un grattoir, éliminer tout résidu de joint adhésif et de produit adhésif de la vitre de lunette arrière. REMARQUE: Veiller à ne pas endommager la vitre de lunette arrière. |
|
(2) Nettoyer les bords extérieurs de la vitre de lunette arrière à l'aide d'un solvant sans résidus.
REMARQUE:
- Ne pas toucher la surface de la lunette arrière après l'avoir nettoyée.
- Même en cas d'utilisation d'une vitre de lunette arrière neuve, nettoyer la vitre à l'aide d'un solvant sans résidus.
13. NETTOYER LA CARROSSERIE DU VEHICULE
(a) Nettoyer et corriger la surface de contact de la carrosserie du véhicule.

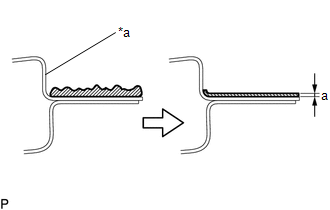

(1) Sur la surface de contact de la caisse du véhicule, utiliser un couteau pour enlever l'excédent de produit adhésif, comme indiqué sur le schéma.
*a | Carrosserie du véhicule |
Produit adhésif |
Dimension standard:
Zone | Mesure |
---|---|
a | 1,0 mm (0,0394 in.) minimum |
REMARQUE:
Veiller à ne pas endommager la carrosserie du véhicule.
CONSEIL:
Laisser environ 1,0 mm (0,0394 in.) de produit adhésif sur la carrosserie du véhicule.
(2) Nettoyer la surface de contact de la caisse du véhicule avec un morceau de tissu imbibé de solvant sans résidus.
CONSEIL:
Nettoyer la caisse du véhicule même si tout le produit adhésif a été éliminé.
Pieces Constitutives
PIECES CONSTITUTIVES SCHEMA *1 ENSEMBLE DE PANNEAU D'HABILLAGE DE PLAGE ARRIERE *2 ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE ARRIERE GAUCHE *3 ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE ARRIERE DRO ...Repose
REPOSE PROCEDURE 1. REPOSER LA BUTEE DE VITRE DE LUNETTE ARRIERE N° 1 (butée à 2 pièce(s)) (a) Poser 2 nouvelles butées de vitre lunette arrière n° 1 sur la carrosserie du véhicule comme indiqué sur le schéma. CONSEIL: Seules les b ...D'autres materiaux:
