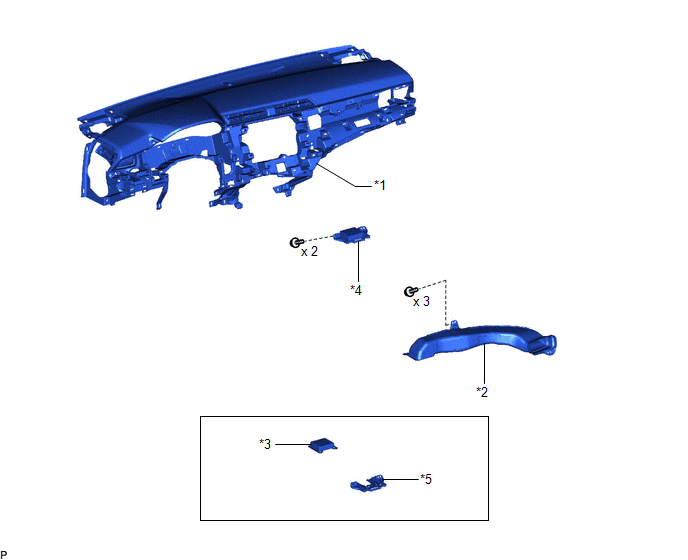

PIECES CONSTITUTIVES
SCHEMA
|
*1 | SOUS-ENSEMBLE DE REMBOURRAGE DE SECURITE DE TABLEAU DE BORD |
*2 | SOUS-ENSEMBLE DE CONDUITE DE CHAUFFAGE A REGISTRE N° 3 |
|
*3 | ENSEMBLE D'ANTENNE DE TELEPHONE ET GPS |
*4 | ENSEMBLE D'ANTENNE GPS ET DE TELEPHONE AVEC SUPPORT |
|
*5 | SUPPORT D'ANTENNE DE TELEPHONE ET DE GPS |
- | - |
DeposeEmplacement Des Pieces Constitutives
EMPLACEMENT DES PIECES CONSTITUTIVES SCHEMA
*1 ENSEMBLE DE VENTILATEUR AVEC MOTEUR ELECTRIQUE
- MOTEUR DE VENTILATEUR DE REFROIDISSEMENT - ECU DE VENTILATEUR DE REFROIDISSEMENT
*2 ECM
*3 ENSEMBLE DE BLOC DE RELAIS DE COMPARTIMENT MOTEUR ET DE BLOC DE JONCTION
- R ...
Pieces Constitutives
PIECES CONSTITUTIVES SCHEMA
*A pour côté conducteur
*B pour côté passager avant
*1 ENSEMBLE D'ECLAIRAGE D'ACCUEIL
*2 ENSEMBLE D'ACCOUDOIR AVANT
*3 SOUS-ENSEMBLE DE CACHE D'ACCOUDOIR DE PORTE AVANT
*4 GARNISSAGE DE SUPPORT D'ENCADREMENT INFE ...
Repose
REPOSE PROCEDURE 1. REPOSER LE BOUCHON D'ORIFICE
(a) Reposer les 7 bouchons d'orifice sur l'ensemble de cadre avant.
CONSEIL: Il y a 2 formes de bouchons d'orifice différentes.
2. REPOSER LE COUSSINET DE FIXATION ARRIERE GAUCHE DE CORPS DE TRAVERSE DE SUSPENSION AVANT
(a) Aligner un no ...
