DEPOSE
PROCEDURE
1. DEPOSER LA PLAQUE DE SEUIL DE PORTE AVANT GAUCHE
Cliquer ici
2. DEPOSER LE SOUS-ENSEMBLE D'HABILLAGE LATERAL D'AUVENT GAUCHE
Cliquer ici
3. DEPOSER LE SOUS-ENSEMBLE DE CACHE INFERIEUR DE TABLEAU DE BORD N° 1
Cliquer ici
4. DEBRANCHER LE BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE AVANT GAUCHE
Cliquer ici
5. DEPOSER LE PANNEAU LATERAL GAUCHE DE TABLEAU DE BORD
Cliquer ici
6. DEPOSER LE COMBINE D'INSTRUMENTS DE PROTECTION DE COMBINE D'INSTRUMENTS N° 2
Cliquer ici
7. DEBRANCHER LE SOUS-ENSEMBLE DE LEVIER DE COMMANDE DE VERROUILLAGE DE CAPOT
Cliquer ici
8. DEPOSER LE SOUS-ENSEMBLE DE TABLEAU DE BORD N° 1
Cliquer ici
9. DEPOSER LE CONTACTEUR VSC OFF

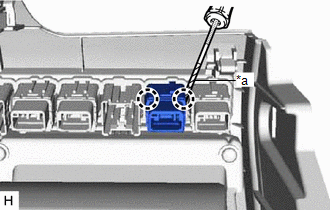

(a) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif de protection, libérer les 2 griffes pour déposer le contacteur VSC OFF du sous-ensemble de tableau de bord n° 1. |
|
Verification / Suppression Des Dtc
VERIFICATION / SUPPRESSION DES DTC VERIFIER DTC
(a) Brancher le Techstream sur le DLC3. (b) Mettre le contacteur du moteur en position ON (IG).
(c) Activer le système d'aide au stationnement intuitif. (d) Allumer le Techstream.
(e) Sélectionner les menus suivants: Body Electrical / Advanced ...
Tableau Des Codes De Diagnostic
TABLEAU DES CODES DE DIAGNOSTIC Système de branchement de sécurité
N° de DTC Objet de la détection
Lien B1536
Court-circuit dans le circuit de l'antenne secondaire de téléphone
B1537 Coupure dans le circuit d'antenne secondaire de téléphone
...
Circuit du contacteur de rappel de niveau de liquide de lave-glace
DESCRIPTION Lorsque le niveau de liquide de lave-glace est inférieur à un certain niveau, un message d'avertissement est affiché sur l'ensemble de combiné d'instruments. SCHEMA DE CABLAGE
PROCEDURE
1.
RELEVER LA VALEUR A L'AIDE DU TECHSTREAM
(a) Brancher le Techstream sur le D ...
