DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées et reposées ou remplacées lors de la dépose/repose de l'ensemble de pédale de frein de stationnement sont indiquées ci-dessous.
Procédures nécessaires après le remplacement / la dépose / la repose des pièces|
Pièce remplacée ou procédure effectuée |
Procédure nécessaire | Effet/fonction non-opérationnelle lorsque les procédures nécessaires ne sont pas effectuées |
Lien |
|---|---|---|---|
|
*: Lors de l'apprentissage à l'aide du Techstream.
Cliquer ici | |||
|
Débrancher le câble de la borne négative de la batterie. |
Effectuer le calibrage du point zéro de capteur d'angle de braquage |
Système d'alerte de sortie de bande de circulation (avec commande de direction) |
|
|
Système de sécurité préventive | |||
|
Système de sonar de détection de distance intelligent* | |||
|
Mémoriser l'angle mort de braquage | Système de moniteur d'aide au stationnement |
| |
|
Système de moniteur de rétroviseur panoramique |
| ||
PROCEDURE

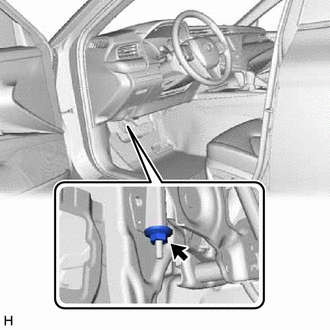

1. DESSERRER L'ECROU DE REGLAGE DE CABLE N° 1
| (a) Desserrer l'écrou de réglage de câble n° 1. REMARQUE: Si l'écrou de réglage de câble n° 1 a été déposé de l'ensemble de câble de frein de stationnement n° 1, remplacer l'écrou de réglage de câble n° 1 par un élément neuf. |
|
2. DEPOSER L'ENSEMBLE D'AIRBAG INFERIEUR DE TABLEAU DE BORD N° 1
Cliquer ici
.gif)
3. DEPOSER LE TABLEAU DE BORD SUR SOUS-ENSEMBLE DE RENFORT D'AUVENT N° 3
Cliquer ici
4. DEPOSER LE SUPPORT DU TABLEAU DE BORD VERS LA PEDALE

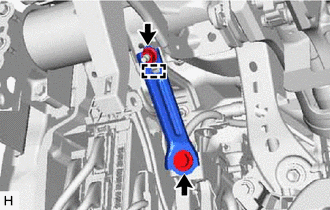

| (a) Déposer le boulon et l'écrou. |
|
(b) Libérer le guide pour déposer le tableau de bord sur le support de pédale.
5. DETACHER L'ENSEMBLE DE PEDALE DE FREIN DE STATIONNEMENT

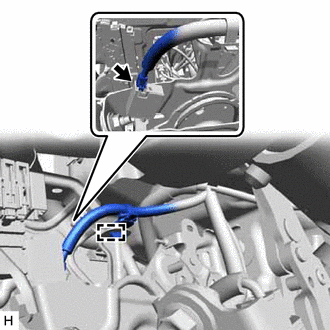

| (a) Libérer l'attache. |
|
(b) Débrancher le connecteur du contacteur de frein de stationnement.

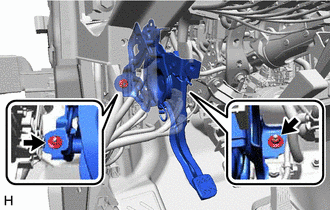

| (c) Déposer les 2 écrous et détacher l'ensemble de pédale de frein de stationnement de la caisse du véhicule. |
|
6. DEPOSER L'ENSEMBLE DE PEDALE DE FREIN DE STATIONNEMENT

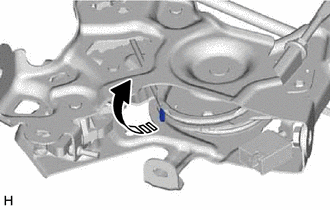

| (a) Soulever la griffe d'ensemble de pédale de frein de stationnement. REMARQUE: Veiller à ne pas endommager l'ensemble de câble de frein de stationnement n° 1. |
|

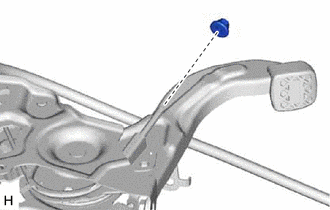

| (b) Déposer l'écrou de réglage de câble n° 1 de l'ensemble de câble de frein de stationnement n° 1. REMARQUE: Si l'écrou de réglage de câble n° 1 a été déposé de l'ensemble de câble de frein de stationnement n° 1, remplacer l'écrou de réglage de câble n° 1 par un élément neuf. |
|

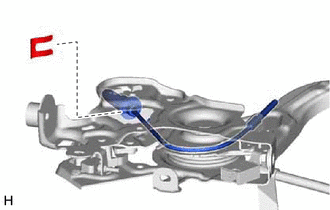

| (c) Déposer l'agrafe de l'ensemble de câble de frein de stationnement n° 1. |
|
(d) Déposer l'ensemble de pédale de frein de stationnement de l'ensemble de câble de frein de stationnement n° 1.
