DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées et reposées ou remplacées, lors de la dépose/repose de l'ensemble de servofrein, sont indiquées ci-dessous.
Procédures nécessaires après le remplacement / la dépose / la repose des pièces|
Pièce remplacée ou procédure effectuée |
Procédure nécessaire | Effet/fonction non-opérationnelle lorsque les procédures nécessaires ne sont pas effectuées |
Lien |
|---|---|---|---|
|
Débrancher le câble de la borne négative de la batterie. |
Effectuer le calibrage du point zéro de capteur d'angle de braquage |
Système d'alerte de sortie de bande de circulation (avec commande de direction) |
|
|
Système de sécurité préventive | |||
|
Système de sonar de détection de distance intelligent | |||
|
Mémoriser l'angle mort de braquage |
Système de moniteur d'aide au stationnement |
| |
|
Système de moniteur de rétroviseur panoramique |
|
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
Veiller à relâcher la dépression du servofrein de l'ensemble de frein avant de procéder à la dépose du sous-ensemble de maître-cylindre de frein de l'ensemble de servofrein.
PROCEDURE
1. MESURES DE PRECAUTION
REMARQUE:
Après avoir mis le contacteur d'allumage en position OFF, un délai d'attente avant de débrancher le câble de la borne négative (-) de la batterie peut être requis. Dès lors, veiller à lire les notices concernant le débranchement du câble de la borne négative (-) de la batterie avant d'exécuter le travail.
Cliquer ici .gif)
2. DEPOSER LE SOUS-ENSEMBLE DE MAITRE-CYLINDRE DE FREIN
Cliquer ici
3. DEPOSER LE SOUS-ENSEMBLE DE CACHE INFERIEUR DE TABLEAU DE BORD N° 1
Cliquer ici
4. DEPOSER LE SOUS-ENSEMBLE DE GRILLE DE VENTILATION DE DESSUS D'AUVENT
Cliquer ici
5. DEPOSER LE SOUS-ENSEMBLE DE RENFORT SUPERIEUR CENTRAL DE SUSPENSION AVANT
Cliquer ici
6. DEPOSER LE SOUS-ENSEMBLE DE CACHE DE MOTEUR N° 1 (pour A25A-FKS)
Cliquer ici
7. DEPOSER L'ENSEMBLE D'EPURATEUR D'AIR AVEC DURITE D'EPURATEUR D'AIR (pour A25A-FKS)
Cliquer ici
8. DEPOSER L'ENSEMBLE D'EPURATEUR D'AIR AVEC DURITE D'EPURATEUR D'AIR (pour 2GR-FKS)
Cliquer ici
9. DEPOSER LE SOUS-ENSEMBLE D'ATTACHE DE BATTERIE
(a) pour A25A-FKS:

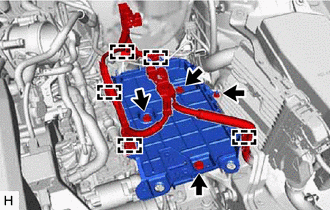

| (1) Libérer les 4 agrafes du sous-ensemble d'attache de batterie. |
|
(2) Déposer les 3 boulons, l'écrou et le sous-ensemble d'attache de batterie.
(b) pour 2GR-FKS:

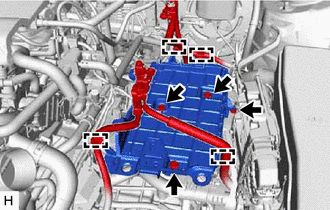

| (1) Libérer les 5 agrafes du sous-ensemble d'attache de batterie. |
|
(2) Déposer les 3 boulons, l'écrou et le sous-ensemble d'attache de batterie.
10. DEBRANCHER LA DURITE RELIANT LE RACCORD AU CLAPET DE RETENUE

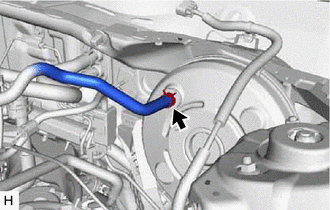

| (a) Faire glisser l'agrafe et débrancher la durite reliant le raccord au clapet de retenue de l'ensemble de servofrein. |
|
11. DESSERRER LE CONTRE-ECROU

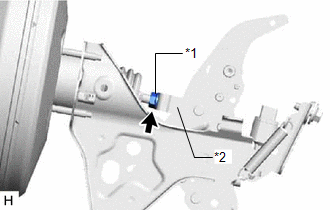

| (a) Desserrer le contre-écrou de la chape de tige de poussée de maître-cylindre de frein. |
|
12. DEPOSER L'AXE DE TIGE DE POUSSEE
Cliquer ici
13. DEPOSER L'ENSEMBLE DE SERVOFREIN

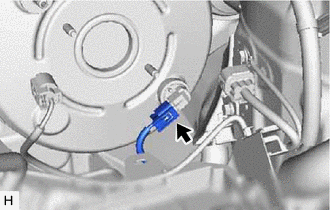

| (a) Débrancher le connecteur de l'ensemble de contacteur de rappel de dépression. |
|

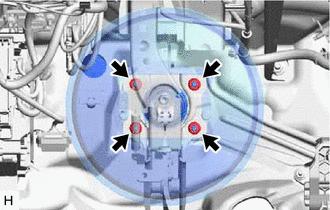

| (b) Déposer les 4 écrous et pousser l'ensemble de servofrein vers le compartiment moteur. REMARQUE: Procéder avec précaution afin de ne pas endommager les canalisations de frein. |
|
(c) Déposer la chape de tige de poussée de maître-cylindre de frein et le contre-écrou de l'ensemble de servofrein.
(d) Déposer l'ensemble de servofrein de la carrosserie du véhicule.
REMARQUE:
Procéder avec précaution afin de ne pas endommager les canalisations de frein.
14. DEPOSER LE JOINT D'ETANCHEITE DE SERVOFREIN
