Toyota Camry Manuel de réparation XV50 (2011–2019): Depose

DEPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement), qui doivent être effectuées une fois que les pièces ont été déposées et reposées, ou remplacées lors de la dépose/repose de la batterie sont indiquées ci-dessous.

Procédures nécessaires après le remplacement / la dépose / la repose des pièces

Pièce remplacée ou procédure effectuée

Procédure nécessaire

Effet/fonction non-opérationnelle lorsque les procédures nécessaires ne sont pas effectuées

Lien

*: Lors de l'apprentissage à l'aide du Techstream.

Cliquer ici

La borne de la batterie est débranchée/rebranchée

Effectuer le calibrage du point zéro de capteur d'angle de braquage

Système d'alerte de sortie de bande de circulation (avec commande de direction)

Système de sécurité préventive

Système de sonar de détection de distance intelligent*

Mémoriser l'angle mort de braquage

Système de moniteur d'aide au stationnement

Système de moniteur de rétroviseur panoramique

PROCEDURE

1. MESURES DE PRECAUTION

REMARQUE:

2. DEBRANCHER LE CABLE DE LA BORNE NEGATIVE DE LA BATTERIE

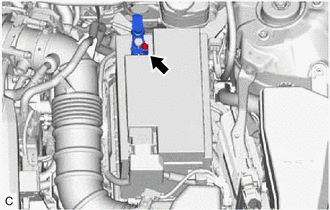

(a) Desserrer l'écrou et débrancher le câble de la borne négative (-) de la batterie.

REMARQUE:

Lorsque le câble a été débranché, certains systèmes doivent être réinitialisés une fois le câble rebranché.

Cliquer ici

3. DEPOSER LA BATTERIE

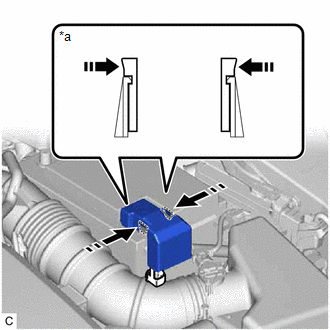

(a) Libérer les 2 griffes et déposer le capuchon de borne de la batterie de la borne positive (+) de la batterie, dans l'ordre indiqué sur le schéma.

*a

Vue latérale des griffes

Appuyer sur le capuchon de borne de batterie à cet endroit.

Enfoncer

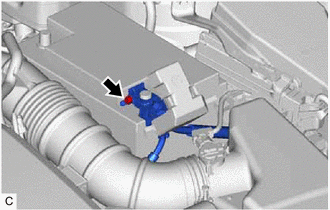

(b) Desserrer l'écrou et débrancher le câble de la borne positive (+) de la batterie.

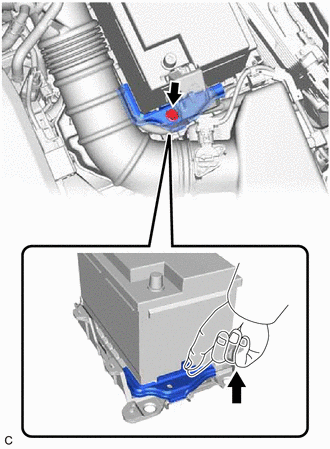

(c) Déposer le boulon et l'attache de batterie n° 2 du sous-ensemble d'attache de batterie.

(d) Déposer la batterie du véhicule.
