Toyota Camry Manuel de réparation XV50 (2011–2019): Depose

DEPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement), qui doivent être effectuées une fois que les pièces ont été déposées et reposées, ou remplacées lors de la dépose/repose du capteur de pression de carburant sont indiquées ci-dessous.

Procédures nécessaires après le remplacement / la dépose / la repose des pièces

Pièce remplacée ou procédure effectuée

Procédure nécessaire

Effet/fonction non-opérationnelle lorsque les procédures nécessaires ne sont pas effectuées

Lien

*: Lors de l'apprentissage à l'aide du Techstream.

Cliquer ici

La borne de la batterie est débranchée/rebranchée

Effectuer le calibrage du point zéro de capteur d'angle de braquage

Système d'alerte de sortie de bande de circulation (avec commande de direction)

Système de sécurité préventive

Système de sonar de détection de distance intelligent*

Mémoriser l'angle mort de braquage

Système de moniteur d'aide au stationnement

Système de moniteur de rétroviseur panoramique

  • Remplacement du capteur de pression de carburant
  • Remplacement de l'ensemble de corps de papillon avec moteur
  • Nettoyer les dépôts de l'ensemble de corps de papillon avec moteur
  • Remplacement de l'ensemble de soupape EGR
  • La fuite de gaz du système d'échappement est à réparer

Vérification après réparation

  • Mauvais ralenti, etc.
  • Fonction de démarrage du moteur, etc.

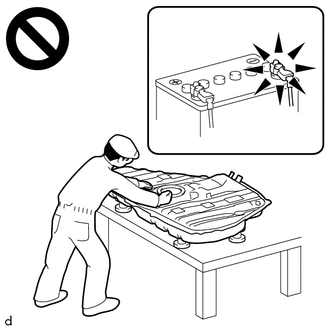

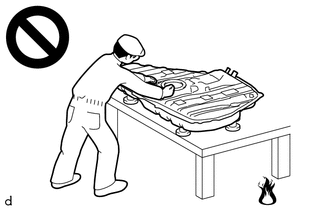

ATTENTION:

REMARQUE:

Cette procédure comprend la dépose des boulons à petite tête. Se reporter aux boulons à petite têtes dans les Principaux conseils de réparation afin d'identifier les boulons à petite tête.

Cliquer ici

PROCEDURE

1. MESURES DE PRECAUTION

REMARQUE:

Après avoir mis le contacteur d'allumage en position OFF, un délai d'attente avant de débrancher le câble de la borne négative (-) de la batterie peut être requis. Dès lors, veiller à lire les notices concernant le débranchement du câble de la borne négative (-) de la batterie avant d'exécuter le travail.

Cliquer ici

2. DECHARGER LA PRESSION DU SYSTEME DE CARBURANT

Cliquer ici

3. DEBRANCHER LE CABLE DE LA BORNE NEGATIVE DE LA BATTERIE

REMARQUE:

Lorsque le câble a été débranché, certains systèmes doivent être réinitialisés une fois le câble rebranché.

Cliquer ici

4. DEPOSER LE COLLECTEUR D'ADMISSION

Cliquer ici

5. DEPOSER LE CAPTEUR DE PRESSION DE CARBURANT

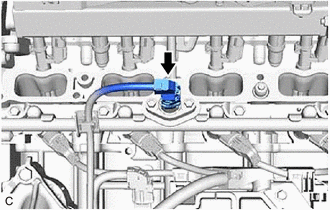

(a) Débrancher le connecteur du capteur de pression de carburant.

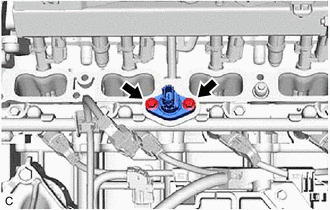

(b) A l'aide d'une clé à douille de 8 mm, déposer les 2 boulons, le capteur de pression de carburant et le support de capteur de pression de carburant n° 1 du tuyau d'alimentation en carburant.
