DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées et reposées, ou remplacées lors de la dépose/repose de l'ensemble d'injecteur de carburant pour injection multipoint sont indiquées ci-dessous.
Procédures nécessaires après le remplacement / la dépose / la repose des pièces|
Pièce remplacée ou procédure effectuée |
Procédure nécessaire | Effet/fonction non-opérationnelle lorsque les procédures nécessaires ne sont pas effectuées |
Lien |
|---|---|---|---|
|
*: Lors de l'apprentissage à l'aide du Techstream.
Cliquer ici | |||
|
La borne de la batterie est débranchée/rebranchée |
Effectuer le calibrage du point zéro de capteur d'angle de braquage |
Système d'alerte de sortie de bande de circulation (avec commande de direction) |
|
|
Système de sécurité préventive | |||
|
Système de sonar de détection de distance intelligent* | |||
|
Mémoriser l'angle mort de braquage |
Système de moniteur d'aide au stationnement |
| |
|
Système de moniteur de rétroviseur panoramique |
| ||
| Vérification après réparation |
|
|

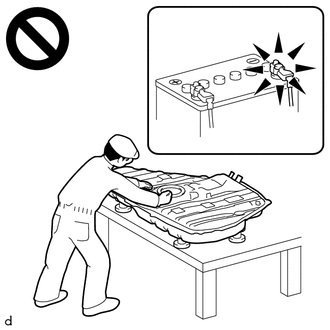

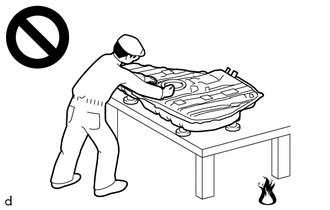

ATTENTION:
.png)
.png)
REMARQUE:
Cette procédure comprend la dépose des boulons à petite tête. Se reporter aux boulons à petite têtes dans les Principaux conseils de réparation afin d'identifier les boulons à petite tête.
Cliquer ici .gif)
PROCEDURE
1. MESURES DE PRECAUTION
REMARQUE:
Après avoir mis le contacteur d'allumage en position OFF, un délai d'attente avant de débrancher le câble de la borne négative (-) de la batterie peut être requis. Dès lors, veiller à lire les notices concernant le débranchement du câble de la borne négative (-) de la batterie avant d'exécuter le travail.
Cliquer ici
2. DECHARGER LA PRESSION DU SYSTEME DE CARBURANT
Cliquer ici
3. DEBRANCHER LE CABLE DE LA BORNE NEGATIVE DE LA BATTERIE
REMARQUE:
Lorsque le câble a été débranché, certains systèmes doivent être réinitialisés une fois le câble rebranché.
Cliquer ici
4. DEPOSER LE COLLECTEUR D'ADMISSION
Cliquer ici
5. DEPOSER LE SOUS-ENSEMBLE DE TUYAU DE CARBURANT N° 1
Cliquer ici
6. DEBRANCHER LE SOUS-ENSEMBLE DE TUYAU DE CARBURANT

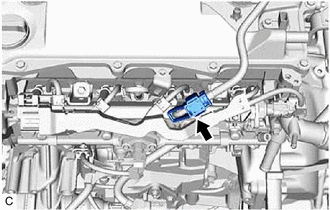

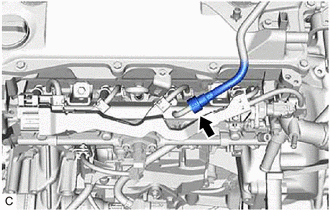

| (a) Déposer l'attache de tuyau de carburant du raccord de tuyau de carburant. |
|
| (b) Débrancher le sous-ensemble de tuyau de carburant du sous-ensemble de tuyau d'alimentation en carburant avec capteur. Cliquer ici |
|
7. DEPOSER LE SOUS-ENSEMBLE DE TUYAU D'ALIMENTATION EN CARBURANT AVEC CAPTEUR

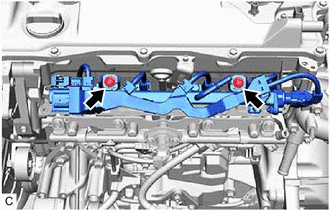

| (a) Déposer les 2 boulons et le sous-ensemble de tuyau d'alimentation en carburant avec capteur en même temps que les 4 ensembles d'injecteur de carburant pour injection multipoint du sous-ensemble de culasse. REMARQUE: Veiller à ne pas laisser tomber les ensembles d'injecteurs de carburant à injection multipoint lors de la dépose du sous-ensemble de tuyau d'alimentation en carburant avec capteur. |
|
8. DEPOSER L'ENTRETOISE DE TUYAU D'ALIMENTATION N° 1

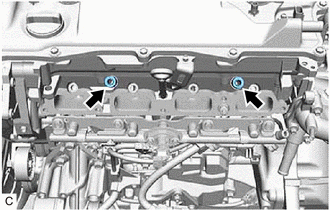

| (a) Déposer les 2 entretoises de tuyau d'alimentation n° 1 du sous-ensemble de culasse. |
|
9. DEPOSER L'ISOLANT ANTIVIBRATOIRE D'INJECTEUR

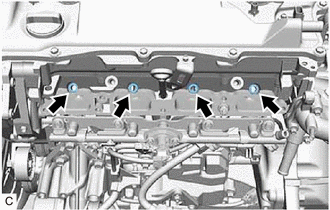

| (a) Déposer les 4 isolants antivibratoires d'injecteur du sous-ensemble de culasse. |
|
10. DEPOSER LE CABLE DE MOTEUR N° 5

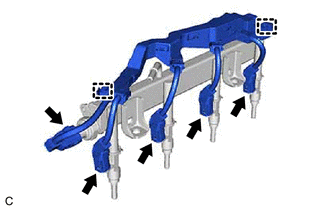

| (a) Débrancher les 4 connecteurs d'ensemble d'injecteur de carburant pour injection multipoint et le connecteur de capteur de pression de carburant. |
|
(b) Libérer les 2 attaches pour déposer le câble de moteur n° 5 du sous-ensemble de tuyau d'alimentation en carburant avec capteur.
11. DEPOSER L'ENSEMBLE D'INJECTEUR DE CARBURANT D'ORIFICE

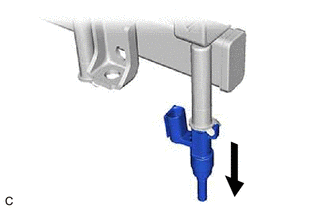

| (a) Extraire les 4 ensembles d'injecteur de carburant pour injection multipoint du sous-ensemble du tuyau d'alimentation en carburant avec capteur. |
|

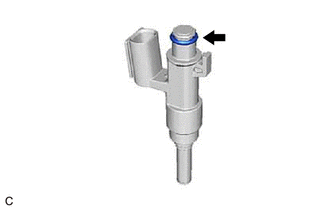

| (b) Déposer le joint torique de chaque ensemble d'injecteur de carburant d'orifice. |
|

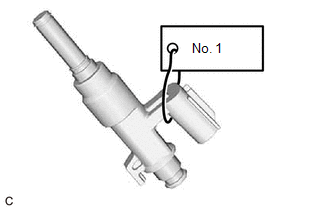

| (c) Fixer un tag ou une étiquette portant le numéro de cylindre correspondant sur chaque ensemble d'injecteur de carburant d'orifice de façon à ce qu'ils puissent être reposés sur leurs emplacements originaux. REMARQUE: Couvrir les ensembles d'injecteurs de carburant d'orifice avec des sacs en plastique pour éviter les dégâts et la contamination. |
|
