PIECES CONSTITUTIVES

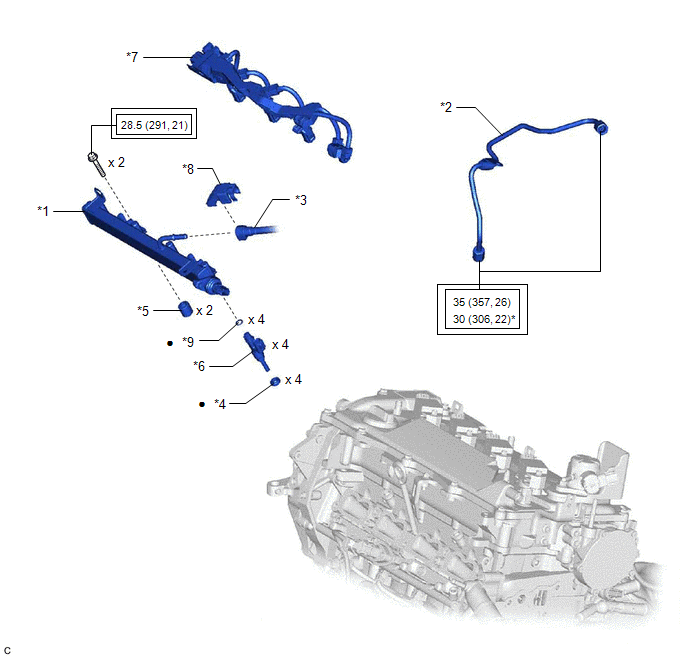

SCHEMA
|
*1 | SOUS-ENSEMBLE DE TUYAU D'ALIMENTATION EN CARBURANT AVEC CAPTEUR |
*2 | SOUS-ENSEMBLE DE TUYAU DE CARBURANT N° 1 |
|
*3 | SOUS-ENSEMBLE DE TUYAU DE CARBURANT |
*4 | ISOLANT ANTIVIBRATOIRE D'INJECTEUR |
|
*5 | ENTRETOISE DE TUYAU D'ALIMENTATION N° 1 |
*6 | ENSEMBLE D'INJECTEUR DE CARBURANT D'ORIFICE |
|
*7 | CABLE DE MOTEUR N° 5 |
*8 | ATTACHE DE TUYAU DE CARBURANT |
|
*9 | JOINT TORIQUE |
- | - |
|
Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, ft*lbf) |
* | A utiliser avec une clé à écrou de raccord |
|
● | Pièce non réutilisable |
- | - |
