DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées, reposées, ou remplacées lors de la dépose/repose de l'ensemble de refroidisseur EGR sont indiquées ci-dessous.
Procédures nécessaires après le remplacement / la dépose / la repose des pièces|
Pièce remplacée ou procédure effectuée |
Procédures nécessaires | Effet/fonction non-opérationnelle lorsque les procédures nécessaires ne sont pas effectuées |
Lien |
|---|---|---|---|
| La fuite de gaz du système d'échappement est à réparer |
Vérification après réparation |
|
|
REMARQUE:
Cette procédure comprend la dépose des boulons à petite tête. Se reporter aux boulons à petite têtes dans les Principaux conseils de réparation afin d'identifier les boulons à petite tête.
Cliquer ici
PROCEDURE
1. VIDANGER LE LIQUIDE DE REFROIDISSEMENT DU MOTEUR
Cliquer ici
2. DEPOSER LE SOUS-ENSEMBLE DE CACHE DU MOTEUR N° 1
Cliquer ici
3. DEPOSER LE COUVERCLE D'EPURATEUR D'AIR AVEC DURITE D'EPURATEUR D'AIR
Cliquer ici
4. DEPOSER L'ENSEMBLE DE REFROIDISSEUR EGR

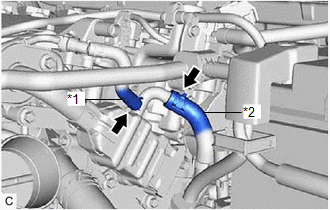

| (a) Faire coulisser les 2 agrafes et débrancher le sous-ensemble de connecteur de durite de dérivation d'eau et la durite de dérivation d'eau n° 3 de l'ensemble de refroidisseur EGR. |
|

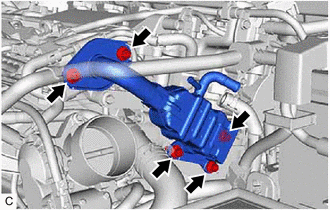

| (b) Déposer les 5 boulons et l'ensemble de refroidisseur EGR du sous-ensemble culasse et de l'ensemble de soupape EGR. |
|
| (c) Déposer le joint d'étanchéité de soupape EGR de l'ensemble de soupape EGR. |
|

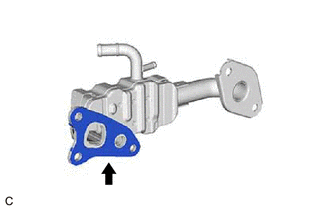

| (d) Déposer le joint d'étanchéité de refroidisseur EGR de l'ensemble de refroidisseur EGR. |
|
