PIECES CONSTITUTIVES
SCHEMA

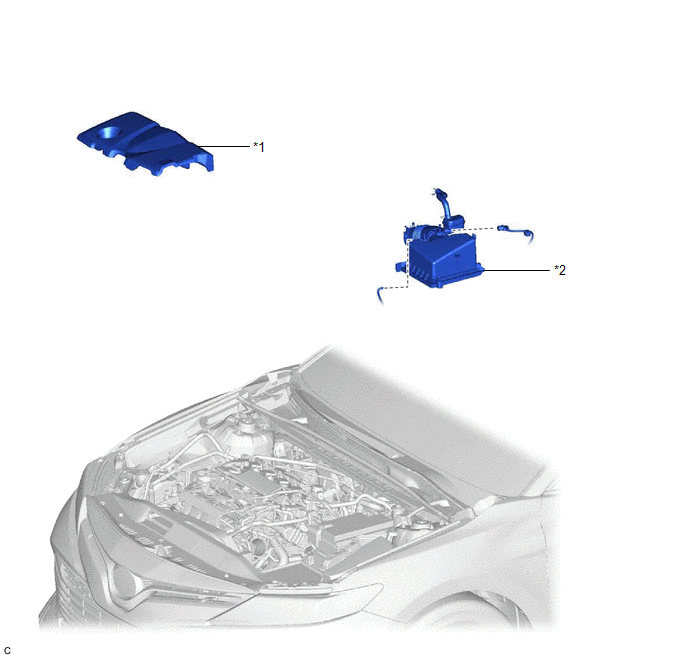

*1 | SOUS-ENSEMBLE DE CACHE DE MOTEUR N° 1 |
*2 | COUVERCLE D'EPURATEUR D'AIR AVEC DURITE D'EPURATEUR D'AIR |
SCHEMA

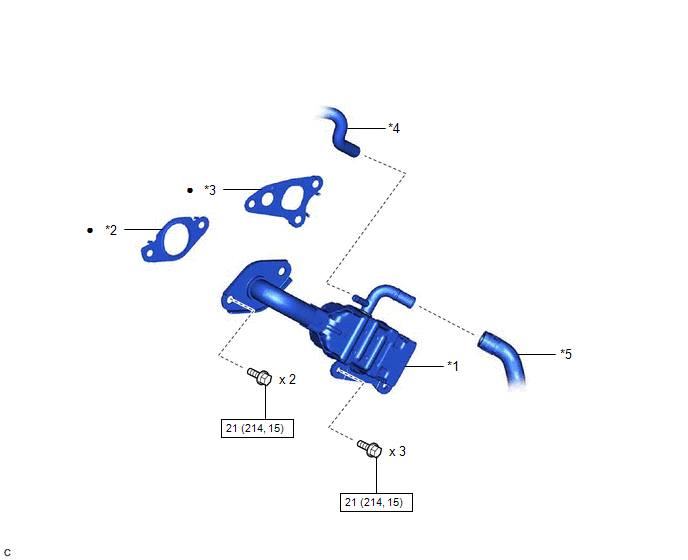

*1 | ENSEMBLE DE REFROIDISSEUR EGR |
*2 | JOINT DE SOUPAPE EGR |
*3 | JOINT D'ETANCHEITE DU REFROIDISSEUR DE EGR |
*4 | SOUS-ENSEMBLE DE CONNECTEUR DE DURITE D'EAU |
*5 | DURITE DE DERIVATION D'EAU N° 3 |
- | - |
![]() |
N*m (kgf*cm, ft*lbf): couple de serrage prescrit |
● | Pièce non réutilisable |
Description Du Systeme
DESCRIPTION DU SYSTEME GENERALITES (a) Pour aider le conducteur à garer son véhicule en affichant une image de la zone se trouvant derrière le véhicule, ce système dispose d'un ensemble de caméra de télévision arrière fixé sur la porte de compartiment à bagages. Le système affiche l'imag ...
Rechercher un éventuel court-circuit en +B dans la ligne de bus 2
DESCRIPTION Il se peut qu'il y ait un court-circuit entre l'une des lignes de bus CAN et +B lorsqu'il n'existe aucune résistance entre la borne 18 (CA4H) de l'ECU du portail d'accès central (ECU du portail d'accès au réseau) et la borne 16 (BAT) du DLC3, ou la borne 17 (CA4L) de l'ECU du portail ...
Repose
REPOSE MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE: Cette procédure comprend la repose des boulons à petite tête. Se reporter aux boulons à petite têtes dans les Principaux conseils de réparation afin d'identifier les boulons à petite tête.
Cliquer ici PROCEDURE
1. REPOSER L' ...
