DEPOSE
PROCEDURE
1. DEBRANCHER L'ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE CENTRALE ARRIERE (pour siège de type fixe)
Cliquer ici
.gif)
2. DEPOSER L'ENSEMBLE D'ASSISE DE SIEGE ARRIERE (pour sièges de type fixe)
Cliquer ici
3. DEPOSER LE CROCHET DE VERROUILLAGE D'ASSISE DE SIEGE ARRIERE (pour sièges de type fixe)
Cliquer
ici
4. DEBRANCHER L'ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE CENTRALE ARRIERE (pour sièges de type rabattable)
Cliquer ici
5. DEPOSER L'ENSEMBLE D'ASSISE DE SIEGE ARRIERE (pour sièges de type rabattable)
Cliquer ici
6. DEPOSER LE CROCHET DE VERROUILLAGE D'ASSISE DE SIEGE ARRIERE (pour siège de type rabattable)
Cliquer ici
7. DEPOSER LE SOUS-ENSEMBLE DE SUPPORT D'ANCRAGE POUR SIEGE DE SECURITE ENFANT GAUCHE
(a) Libérer chaque attache.

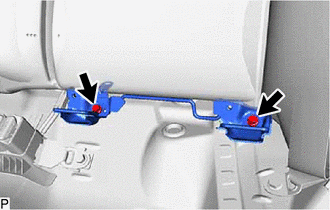

| (b) Déposer les 2 boulons et le sous-ensemble de support d'ancrage pour siège de sécurité enfant gauche. |
|
8. DEPOSER LE SOUS-ENSEMBLE DE SUPPORT D'ANCRAGE DROIT POUR SIEGE DE SECURITE ENFANT
CONSEIL:
Procéder de la même manière que pour le côté gauche.
