Toyota Camry Manuel de réparation XV50 (2011–2019): Pieces Constitutives

PIECES CONSTITUTIVES

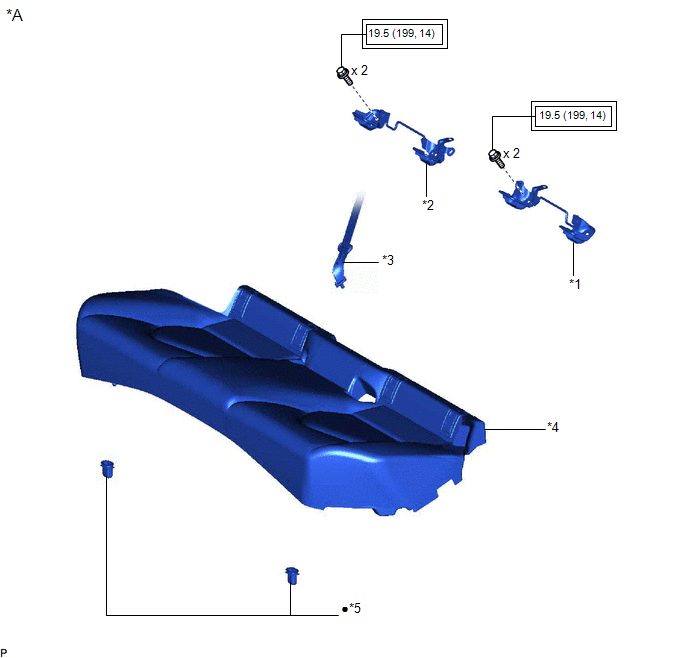

SCHEMA

*A

pour sièges de type fixe

-

-

*1

SOUS-ENSEMBLE DE SUPPORT D'ANCRAGE GAUCHE POUR SIEGE DE SECURITE ENFANT

*2

SOUS-ENSEMBLE DE SUPPORT D'ANCRAGE DROIT POUR SIEGE DE SECURITE ENFANT

*3

ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE ARRIERE CENTRALE

*4

ENSEMBLE D'ASSISE DE SIEGE ARRIERE

*5

CROCHET DE VERROUILLAGE D'ASSISE DE SIEGE ARRIERE

-

-

Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, lbf*pi)

Pièce non réutilisable

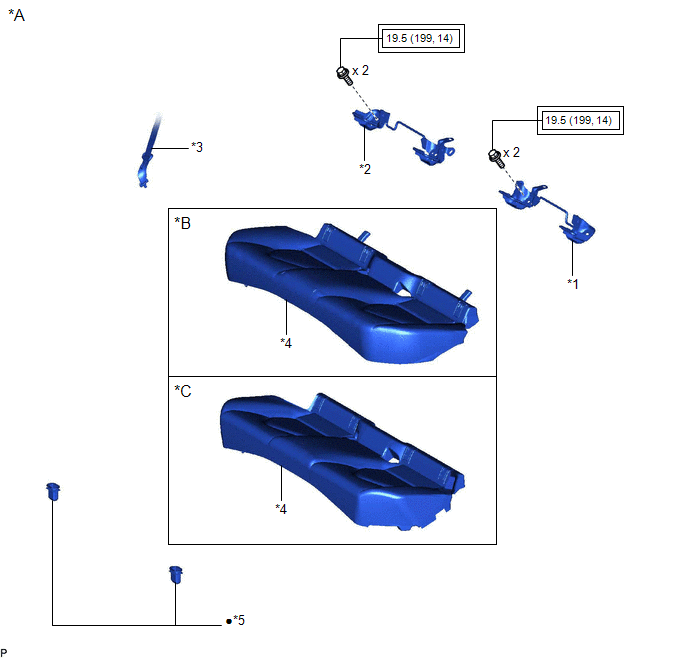

SCHEMA

*A

pour sièges de type rabattable

*B

fabrication TMC

*C

fabrication TMMK

-

-

*1

SOUS-ENSEMBLE DE SUPPORT D'ANCRAGE GAUCHE POUR SIEGE DE SECURITE ENFANT

*2

SOUS-ENSEMBLE DE SUPPORT D'ANCRAGE DROIT POUR SIEGE DE SECURITE ENFANT

*3

ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE ARRIERE CENTRALE

*4

ENSEMBLE D'ASSISE DE SIEGE ARRIERE

*5

CROCHET DE VERROUILLAGE D'ASSISE DE SIEGE ARRIERE

-

-

Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, lbf*pi)

Pièce non réutilisable
