DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées, reposées, ou remplacées lors de la dépose/repose de l'ensemble de chauffage d'assise de siège avant droit sont indiquées ci-dessous.
Procédure nécessaire après le remplacement/la dépose/la repose des pièces|
Pièce de remplacement ou procédure |
Procédures nécessaires |
Effets / Ne fonctionne pas une fois effectué(e) |
Lien |
|---|---|---|---|
|
*: Lors de l'apprentissage à l'aide du Techstream.
Cliquer ici | |||
|
Débrancher le câble de la borne négative de la batterie. |
Effectuer le calibrage du point zéro de capteur d'angle de braquage |
Système d'alerte de sortie de bande de circulation (avec commande de direction) |
|
|
Système de sécurité préventive | |||
|
Système de sonar de détection de distance intelligent* | |||
|
Mémoriser l'angle mort de braquage |
Système de moniteur d'aide au stationnement |
| |
|
Système de moniteur de rétroviseur panoramique |
| ||
|
Siège du passager avant |
Calibrage du point zéro (système de classification d'occupant) |
|
|
ATTENTION:
Cliquer ici .gif)
PROCEDURE
1. DEPOSER L'ENSEMBLE DE SIEGE AVANT DROIT
Cliquer ici
2. DEBRANCHER LA HOUSSE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE
Cliquer ici
3. DEPOSER LA POIGNEE DROITE DE DISPOSITIF DE REGLAGE EN HAUTEUR
Cliquer ici
4. DEPOSER LA POIGNEE DE DEVERROUILLAGE DE DISPOSITIF DE REGLAGE D'INCLINAISON DROITE
Cliquer ici
5. DEPOSER LA PROTECTION D'ASSISE DE SIEGE AVANT DROIT
Cliquer ici
6. DEPOSER LA PROTECTION INTERIEURE D'ASSISE DE SIEGE AVANT DROIT
Cliquer ici
7. DEPOSER L'ENSEMBLE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE
Cliquer ici
8. DEPOSER LA HOUSSE D'ASSISE DE SIEGE AVANT DE TYPE SEPARE AVEC REMBOURRAGE
Cliquer ici
9. DEPOSER LA HOUSSE D'ASSISE DE SIEGE AVANT DE TYPE SEPARE
Cliquer ici

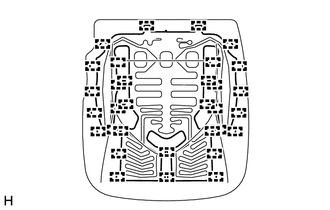

10. DEPOSER L'ENSEMBLE DE CHAUFFAGE D'ASSISE DE SIEGE AVANT DROIT
| (a) Déposer les 32 attaches d'étiquette et l'ensemble de chauffage d'assise de siège avant droit de la housse d'assise de siège avant de type séparé. |
|
