DEPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées et reposées, ou remplacées lors de la dépose/repose du récepteur et de l'ECU de détection de pression des pneus et de commande de porte ou du récepteur et de l'ECU de détection de pression des pneus et de clé électronique sont indiquées ci-dessous.

ATTENTION:

Certaines opérations d'entretien ont des conséquences sur le système d'airbag SRS. Avant d'entamer toute opération d'entretien, lire attentivement les mesures de précaution concernant le système d'airbag SRS.

Cliquer ici

REMARQUE:

Lors du remplacement du récepteur et de l'ECU de détection de pression des pneus et de commande de porte ou du récepteur et de l'ECU de détection de pression des pneus et de clé électronique, relever les ID d'émetteur mémorisés dans l'ancienne ECU à l'aide du Techstream et les noter avant de procéder à la dépose.

Cliquer ici

PROCEDURE

1. MESURES DE PRECAUTION

REMARQUE:

Après avoir mis le contacteur d'allumage en position OFF, un délai d'attente avant de débrancher le câble de la borne négative (-) de la batterie peut être requis. Dès lors, veiller à lire les notices concernant le débranchement du câble de la borne négative (-) de la batterie avant d'exécuter le travail.

Cliquer ici

2. DEBRANCHER LE CABLE DE LA BORNE NEGATIVE DE LA BATTERIE

pour A25A-FKS:

Cliquer ici

pour 2GR-FKS:

Cliquer ici

ATTENTION:

• Attendre au moins 90 secondes après avoir débranché le câble de la borne négative (-) de la batterie pour désactiver le système SRS.
• Si un airbag se déploie pour une raison quelconque, cela risque de provoquer des blessures graves.

3. DEPOSER L'ENSEMBLE DE SIEGE ARRIERE (pour sièges de type fixe)

Cliquer ici

4. DEBRANCHER L'ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE CENTRALE ARRIERE (pour sièges de type rabattable)

Cliquer ici

5. DEPOSER L'ENSEMBLE D'ASSISE DE SIEGE ARRIERE (pour sièges de type rabattable)

Cliquer ici

6. DEPOSER LE CROCHET DE VERROUILLAGE D'ASSISE DE SIEGE ARRIERE (pour siège de type rabattable)

Cliquer ici

7. DEBRANCHER LE BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE ARRIERE DROITE

CONSEIL:

Procéder de la même manière que pour le côté gauche.

Cliquer ici

8. DEPOSER L'ENSEMBLE DE DOSSIER DE SIEGE ARRIERE DROIT (pour siège de type rabattable)

CONSEIL:

Procéder de la même manière que pour le côté gauche.

Cliquer ici

9. DEPOSER LE GARNISSAGE INTERIEUR LATERAL DROIT DE TOIT

CONSEIL:

Procéder de la même manière que pour le côté gauche.

Cliquer ici

10. DEPOSER LE RECEPTEUR ET DE L'ECU DE DETECTION DE PRESSION DES PNEUS ET DE COMMANDE DE PORTE (sans système de clé intelligente)

REMARQUE:

• Ne pas laisser tomber, taper ou soumettre le récepteur et de l'ECU de détection de pression des pneus et de commande de porte à un impact.
• Si le récepteur et de l'ECU de détection de pression des pneus et de commande de porte est soumis à un impact, le remplacer par un élément neuf.

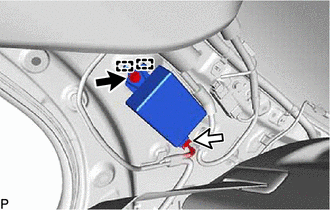

(a) Déposer le boulon.

(b) Libérer les 2 guides.

(c) Débrancher le connecteur pour déposer le récepteur et de l'ECU de détection de pression des pneus et de commande de porte.

11. DEPOSER LE RECEPTEUR ET DE L'ECU DE DETECTION DE PRESSION DES PNEUS ET DE CLE ELECTRONIQUE (avec système de clé intelligente)

REMARQUE:

• Ne pas laisser tomber, taper ou soumettre la clé électronique et l'ECU de détection de pression des pneus et le récepteur à un impact.
• Si la clé électronique, l'ECU de détection de pression des pneus et l'émetteur sont soumis à un impact, les remplacer par un élément neuf.

(a) Déposer le boulon.

(b) Libérer les 2 guides.

(c) Débrancher le connecteur pour déposer la clé électronique, l'ECU de détection de pression des pneus et le récepteur.
