PIECES CONSTITUTIVES

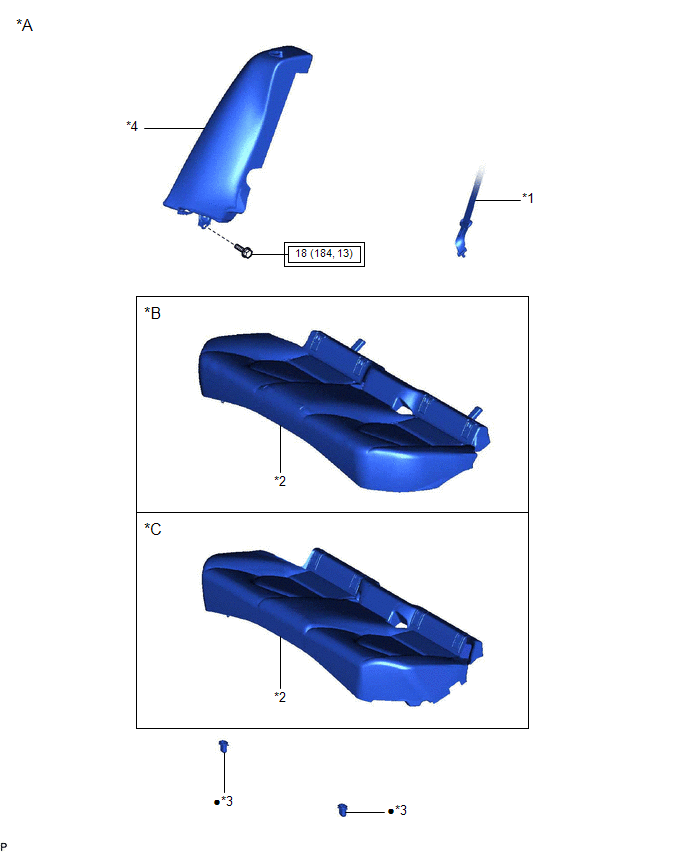

SCHEMA
|
*A | pour sièges de type rabattable |
*B | fabrication TMC |
|
*C | fabrication TMMK |
- | - |
|
*1 | ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE ARRIERE CENTRALE |
*2 | ENSEMBLE D'ASSISE DE SIEGE ARRIERE |
|
*3 | CROCHET DE VERROUILLAGE D'ASSISE DE SIEGE ARRIERE |
*4 | ENSEMBLE DE DOSSIER DE SIEGE ARRIERE DROIT |
.png) |
Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, ft*lbf) |
● | Pièce non réutilisable |

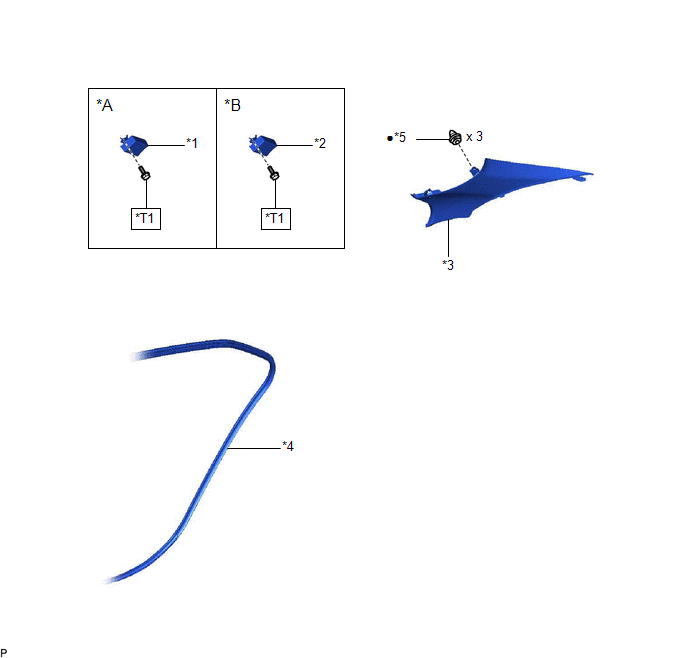

SCHEMA
|
*A | sans système de clé intelligente |
*B | avec système de clé intelligente |
|
*1 | RECEPTEUR ET DE L'ECU DE DETECTION DE PRESSION DES PNEUS ET DE COMMANDE DE PORTE |
*2 | ECU DE DETECTION DE PRESSION DES PNEUS ET DE CLE ELECTRIQUE ET RECEPTEUR |
|
*3 | GARNISSAGE INTERIEUR LATERAL DROIT DE TOIT |
*4 | BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE ARRIERE DROITE |
|
*5 | AGRAFE |
- | - |
.png) |
N*m (kgf*cm, ft*lbf): couple de serrage prescrit |
● | Pièce non réutilisable |
|
*T1 | pour type A: 8,3 (85, 73 in*lbf) pour type B: 10 (102, 7) |
- | - |
