DEPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées et reposées ou remplacées lors de la dépose/repose de l'ensemble d'amortisseur arrière sont indiquées ci-dessous.

Procédures nécessaires après le remplacement / la dépose / la repose des pièces

Pièce remplacée ou procédure effectuée	Procédure nécessaire	Effet/fonction non-opérationnelle lorsque les procédures nécessaires ne sont pas effectuées	Lien
Réglage de la géométrie des roues arrière	Effectuer une variante d'apprentissage du système et le calibrage du point zéro du capteur d'accélération.	Le VSC est désactivé ou défectueux Les DTC sont émis Le témoin de dérapage s'allume Le témoin ABS est allumé	avec système de frein de stationnement électrique sans système de frein de stationnement électrique
Suspension, pneus, etc. (La hauteur du véhicule est modifiée suite à un remplacement de la suspension ou des pneus)	Mesure de l'angle de détection de capteur à ultrasons Enregistrement de l'angle de détection du capteur à ultrasons	Système de sonar de détection de distance intelligent Système d'aide au stationnement intuitif
	Axe optique de l'ensemble de caméra de télévision arrière (réglage de position de la caméra arrière)	Système de moniteur d'aide au stationnement	pour l'initialisation pour le calibrage
	Initialisation de dispositif de commande de caméra de télévision Régler l'angle de braquage Axe optique de l'ensemble de caméra de télévision arrière (réglage de position de la caméra arrière)	Système de moniteur de rétroviseur panoramique	pour l'initialisation pour le calibrage

CONSEIL:

Procéder de la même façon pour le côté droit et pour le côté gauche.
La procédure suivante se rapporte au côté gauche.

PROCEDURE

1. DEPOSER LA ROUE ARRIERE

Cliquer ici

2. DEPOSER LE SABOT DE PROTECTION DE PLANCHER N° 2 (pour côté gauche)

Cliquer ici

3. DEPOSER LE SABOT DE PROTECTION DE PLANCHER N° 1 (pour côté droit)

Cliquer ici

4. DESSERRER L'ENSEMBLE D'AMORTISSEUR ARRIERE

(a) Desserrer l'écrou de l'ensemble d'amortisseur arrière.

REMARQUE:

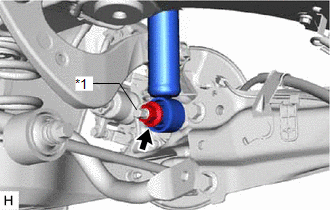

Soutenir la goupille de porte-essieu arrière tout en faisant tourner l'écrou.

*1	Goupille de porte-essieu arrière

5. DEPOSER L'ENSEMBLE DE BIELLETTE DE BARRE STABILISATRICE ARRIERE

Cliquer ici

6. DETACHER L'ENSEMBLE D'AMORTISSEUR ARRIERE

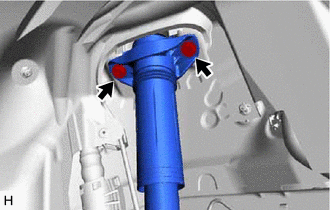

(a) Déposer les 2 boulons et détacher l'ensemble d'amortisseur arrière du véhicule.

7. DETACHER L'ENSEMBLE DE BRAS DE COMMANDE SUPERIEUR ARRIERE

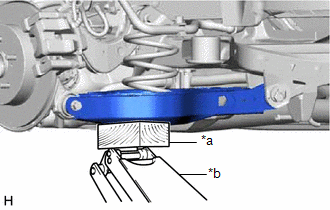

(a) A l'aide d'un cric et d'un bloc de bois, soutenir l'ensemble de bras de suspension arrière n° 2.

REMARQUE:

Lors du levage sur cric de l'ensemble de bras de suspension arrière n° 2, veiller à effectuer l'opération lentement.
Veiller à effectuer cette opération avec le véhicule maintenu aussi bas que possible.

*a	Bloc de bois
*b	Cric

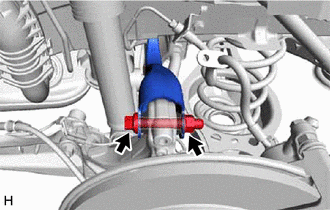

(b) Déposer le boulon et l'écrou, et détacher l'ensemble de bras de commande supérieur arrière du sous-ensemble de porte-essieu arrière.

REMARQUE:

Ne pas tourner l'écrou car celui-ci est muni d'une butée. Desserrer le boulon avec l'écrou en place.

8. DEPOSER L'ENSEMBLE D'AMORTISSEUR ARRIERE

(a) Déposer l'écrou, la rondelle plate et l'ensemble d'amortisseur arrière de l'ensemble de porte-essieu arrière.

REMARQUE:

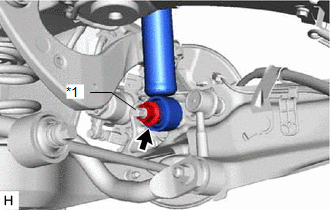

Soutenir la goupille de porte-essieu arrière tout en faisant tourner l'écrou.

*1	Goupille de porte-essieu arrière

9. DEPOSER LE BOUCHON D'AMORTISSEUR ARRIERE

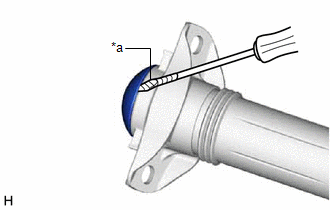

(a) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif de protection, déposer le bouchon d'amortisseur arrière de l'ensemble d'amortisseur arrière.

*a	Ruban adhésif de protection

10. DEPOSER L'ENSEMBLE DE SUPPORT DE SUSPENSION ARRIERE

(a) Fixer l'ensemble d'amortisseur arrière dans un étau entre des plaques d'aluminium.

REMARQUE:

Ne pas serrer l'étau excessivement.

*a	Tourner
*b	Maintenir

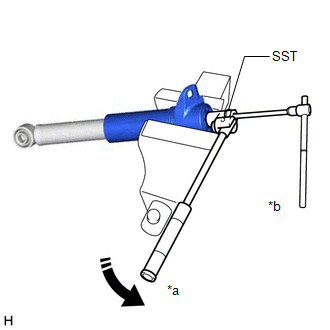

(b) A l'aide du SST et d'une clé à douille à six pans de 6 mm, maintenir la tige d'amortisseur arrière et déposer l'écrou entre le support arrière et l'amortisseur arrière.

SST: 09729-97202
